作者nrsair (Life)
看板PC_Shopping
标题[请益] PCIe m.2转接卡和m.2 SSD散热片
时间Tue Jun 9 21:03:19 2026
目前使用华硕ASUS PRIME X370 PRO主机板 他只有一个m.2 SSD卡槽
因为Seagate ST3000DM001硬碟用快11年刚好坏了
虽然现在硬碟很贵 只能趁特价忍痛买铠侠KIOXIA EXCERIA G2 2TB m.2 SSD $6000
原本已经有装一个ADATA SX8200Pro 512GB在
如果要用第2个m.2 SSD 必须买PCIe m.2转接卡
插在ASUS PRIME X370 PRO的第3个PCIe *16插槽(外观上的 实际是PCIe2.0 *4)
不能插第2个PCIe *16插槽 不然会和第1个PCIe3.0 *16主插槽抢频宽 会各自变成*8
原本我买这个PCIe m.2转接卡 发现他虽然可以用
https://i.meee.com.tw/1iw5M7l.jpg
但是插槽和锁附用的铜柱都特别矮 只能直接装m.2 SSD硬碟
如果要装散热片只能用单面黏贴的
不能用那种比较大的散热片 然後从背面环绕锁紧的
https://i.meee.com.tw/qymINsD.jpg
(例如这是我原本主机板上用的 比较大双面固定 不能在这张小转接卡上用 下面会卡到)
请问有PCIe3.0以上 *4/*8/*16皆可的m.2转接卡
然後高度是可以用正常主机板上比较大双面固定的m.2转接卡吗?
KIOXIA EXCERIA G2 2TB的主控制器外观是KIOXIA 应该是群联Phison PS5012-E12S
虽然他是Gen3主控 但温度算是比较高的 (和SX8200Pro 慧荣SMI SM2262ENG BA相比)
玩Forza Horizon 6游戏的时候G2 SSD光是纯读取就会轻松到60度C以上(开机壳侧板)
把机壳侧板关闭和RX9070XT在同个机壳内玩游戏 SSD温度我看到最高有69度
https://i.meee.com.tw/iCa6TUu.png (截图有拍到的67度C)
(CrystalDiskInfo在SSD 60度C以上就会有声音叫警告)
之前买的PCIe m.2转接卡有附超薄小型散热片 但是散热效果很差
他附的导热垫/导热贴超级无敌黏 要拆下来时超级困难 把SSD上贴纸都一起黏起来
我本来用别支十铨Team 512GB m.2 SSD的原厂贴纸已经被他黏起来皱巴巴的...保固...
需要购买m.2 SSD散热片 内附正常黏度导热垫 不要太黏把原厂贴纸黏起来
单面黏贴或双面固定都可以
目前第3个PCIe *16插槽中心到PSU上方只有3cm 散热片厚度只能在3cm以内
https://i.meee.com.tw/cCA4DvL.jpg
https://i.meee.com.tw/pgZOz8D.jpg
补充m.2装在目前的转接卡上时 SSD晶片到PSU高度是2.4cm
转接卡表面到PSU是2.8cm
--
AMD Ryzen 5 5600 6C12T ASUS Prime X370-Pro
ASRock RX9070XT Steel Legend Dark
Micron Crucial Ballistix Sport LT DDR4-3200 8GBx2
SuperFlower Leadex 750W 80Plus Titanium Adata XPG SX8200 Pro 512GB
Fractal Design Define R4 Thermalright Le GRAND MACHO RT
Filco Majestouch 104 N-Key rollover Razer DeatherAdder Elite
--
※ 发信站: 批踢踢实业坊(ptt.cc), 来自: 125.231.138.194 (台湾)
※ 文章网址: https://webptt.com/cn.aspx?n=bbs/PC_Shopping/M.1781010215.A.77C.html
1F：→ kimi112136: 我觉得你可以简单说需要一个可以用在 111.250.217.99 06/09 21:42
2F：→ kimi112136: pci-e转m.2 ssd上的散热解决方案，然 111.250.217.99 06/09 21:42
3F：→ kimi112136: 後厚度不要超过三公分 111.250.217.99 06/09 21:42
4F：→ kimi112136: 然後中的然後，橡皮筋的铜块散热块有 111.250.217.99 06/09 21:42
5F：→ kimi112136: 试过吗？ 111.250.217.99 06/09 21:42
散热块还没有买
补充m.2装在目前的转接卡上时 SSD晶片到PSU高度是2.4cm
6F：推 E7lijah: G2是单面颗粒 只要你的那张PCIe-M.2转卡 27.51.89.173 06/09 21:58
7F：→ E7lijah: 留有for双面颗粒SSD的高度，那用你讲的 27.51.89.173 06/09 21:58
8F：→ E7lijah: 双面环绕的M.2散热片应该没问题才对 27.51.89.173 06/09 21:58
9F：→ E7lijah: 可以买这个或类似的 虾皮百元初就有 27.51.89.173 06/09 22:01
11F：→ E7lijah: 我刚刚用这个散热片搭配单面颗粒SSD+伽 27.51.89.173 06/09 22:02
12F：→ E7lijah: 利略转卡试装了一下，是可以装的 27.51.89.173 06/09 22:02
13F：→ E7lijah: 我的转卡是这个 27.51.89.173 06/09 22:07
https://i.meee.com.tw/lIVWsmU.jpg
你的转卡好像是这一张
我现在这张PCIe m.2转卡空间应该是留刚刚好
双面环绕的M.2散热片我用过不行 装上m.2 SSD会从转卡的插槽整个翘起来
17F：→ Koogeal: 虾皮卖的100出头散热片Kit可以装.鳍片厚 118.165.128.19 06/09 22:08
18F：→ Koogeal: 度刚好 118.165.128.19 06/09 22:08
19F：→ E7lijah: 我刚拿尺量了这片底部厚度只有1 mm 27.51.89.173 06/09 22:16
22F：→ E7lijah: 你可以量一下你那张转卡的铜柱高度 只要 27.51.89.173 06/09 22:17
23F：→ E7lijah: 有1 mm就能装 27.51.89.173 06/09 22:17
25F：→ Koogeal: 我就是用你图片那张超短转卡配这组散热片 118.165.128.19 06/09 22:18
26F：→ E7lijah: 有1.5 mm的话甚至能在SSD背面贴导热垫 27.51.89.173 06/09 22:18
27F：→ E7lijah: 你本文贴的那个散热片可能它底部比较厚 27.51.89.173 06/09 22:19
28F：→ E7lijah: 所以装不了 27.51.89.173 06/09 22:19
29F：→ E7lijah: 我跟K大这两个底部都比较薄 可以试试看 27.51.89.173 06/09 22:20
30F：→ E7lijah: 保险起见你可以先量铜柱高度 27.51.89.173 06/09 22:21
量过目前m.2转接卡铜柱厚度是1.45mm~1.46mm 不到1.5mm
转接卡表面到PSU是2.8cm
31F：推 EkuruZW: 我自用NM790+佳翼SK4+乔思柏M.2-6散热220.132.147.233 06/09 23:59
32F：→ EkuruZW: 散热器也是包覆式、可以装在转接卡上，220.132.147.233 06/09 23:59
33F：→ EkuruZW: 你可以找找看佳翼的x16转接试试。220.132.147.233 06/09 23:59
请问佳翼SK4铜柱是多厚的呢?
34F：→ E7lijah: 1.45够了啦 甚至有机会在背面装导热贴 27.51.89.173 06/10 00:11
35F：→ E7lijah: 导热贴是软的可压缩 27.51.89.173 06/10 00:11
36F：→ E7lijah: 不装导热垫的话绰绰有余 27.51.89.173 06/10 00:11
37F：→ E7lijah: *不在背面贴,正面颗粒跟主控当然是要贴 27.51.89.173 06/10 00:12
38F：→ E7lijah: 的 27.51.89.173 06/10 00:12
应该是可以装薄的导热贴 或着至少要有绝缘物保护
39F：推 AerobladeIII: M2相关的东西我都买佳翼，便宜稳定 111.252.148.64 06/10 00:21
40F：→ AerobladeIII: 没出包过 111.252.148.64 06/10 00:21
41F：→ E7lijah: M.2转卡就金属导线而已 况且他讯号只跑在 27.51.89.173 06/10 00:23
42F：→ E7lijah: 2.0根本不需要多好的走线 27.51.89.173 06/10 00:23
43F：→ E7lijah: 散热片更不用说了 一块金属没啥技术成分 27.51.89.173 06/10 00:24
44F：→ E7lijah: M.2转USB外接盒的话我也喜欢佳翼/ITGZ 便 27.51.89.173 06/10 00:24
45F：→ E7lijah: 宜好用 27.51.89.173 06/10 00:24
散热片就是越厚 鳍片越多越好
不过我的会卡到比较有限制要2.8cm以内
我原本的散热片是设计给双面SSD加两面都贴导热垫
设计没在顾背面厚度才会没办法装
46F：推 alen831013: 比较好奇现在去哪买6k的g2 27.52.69.48 06/10 00:27
之前PC家特价的
#1fr6SO7Q (PC_Shopping)
#1f-gGmeg (PC_Shopping)
47F：→ tn00210585: 太厚就砂纸手噜薄一点 贴耐热胶带绝缘220.132.136.213 06/10 01:23
48F：推 E7lijah: K大那款我不清楚 但我贴的乔斯伯那款我 27.51.89.173 06/10 01:28
49F：→ E7lijah: 用电表测量表面都是绝缘的 不用担心短路 27.51.89.173 06/10 01:28
50F：推 brianuser: 银欣ECM26这种应该行吧，我没装过就是 218.164.25.50 06/10 02:44
51F：→ brianuser: 不过他很高，要注意会不会反而太厚 218.164.25.50 06/10 02:46
52F：→ brianuser: 其次是宽度很极限不知道会不会卡到插槽 218.164.25.50 06/10 03:12
银欣ECM26设计本身不错 内建背面散热片 铜柱超厚款
不过我的主机版插槽-PSU空间有限 装这款之後正面散热片只能装不太厚的散热片
53F：→ Dcpp2015: 散热片不是越厚越好吧，应该是接触面积 36.236.48.198 06/10 07:35
54F：→ Dcpp2015: 越大越好。 36.236.48.198 06/10 07:35
表面面积/表面接触面积越大越好
55F：推 balius: 自己的SN850X 4TB是用佳翼本身就有散热片 1.161.152.86 06/10 08:18
56F：→ balius: 的转卡，不能使用其他上下包覆式的散热片 1.161.152.86 06/10 08:19
57F：→ balius: 就背面用导热垫靠转卡PCB散热，只靠前方进 1.161.152.86 06/10 08:20
58F：→ balius: 气风扇，目前状况室温30.6度/PCH 40度/SSD 1.161.152.86 06/10 08:22
59F：→ balius: 45度 1.161.152.86 06/10 08:23
你说的SSD温度应该是偏待机的SSD温度
我目前待机是正常 45度左右
但是玩FH6游戏持续读取SSD温度会到60度以上(开侧板)
关侧板玩FH6 SSD温度会接近70度
60F：推 balius: SSD有风扇风吹到吗？有的话应该会比单纯加 1.161.152.86 06/10 10:34
61F：→ balius: 大散热片效果要来的好 1.161.152.86 06/10 10:34
Fractal Design Define R4机壳前方有2个14cm风扇
但经过机壳&滤网 前面有硬碟架
到PCIe插槽可能只剩下一些气流带动
装在主机板上的m.2主插槽是被CPU塔散和GPU显卡包围住 平常吹不到气流
如果有玩游戏会被GPU废热吹 (但是气温偏高)
62F：→ EkuruZW: SK4目前上机中，有点懒的拔下来，220.132.147.233 06/10 11:18
63F：→ EkuruZW: 就只能讲一下让你参考了。220.132.147.233 06/10 11:18

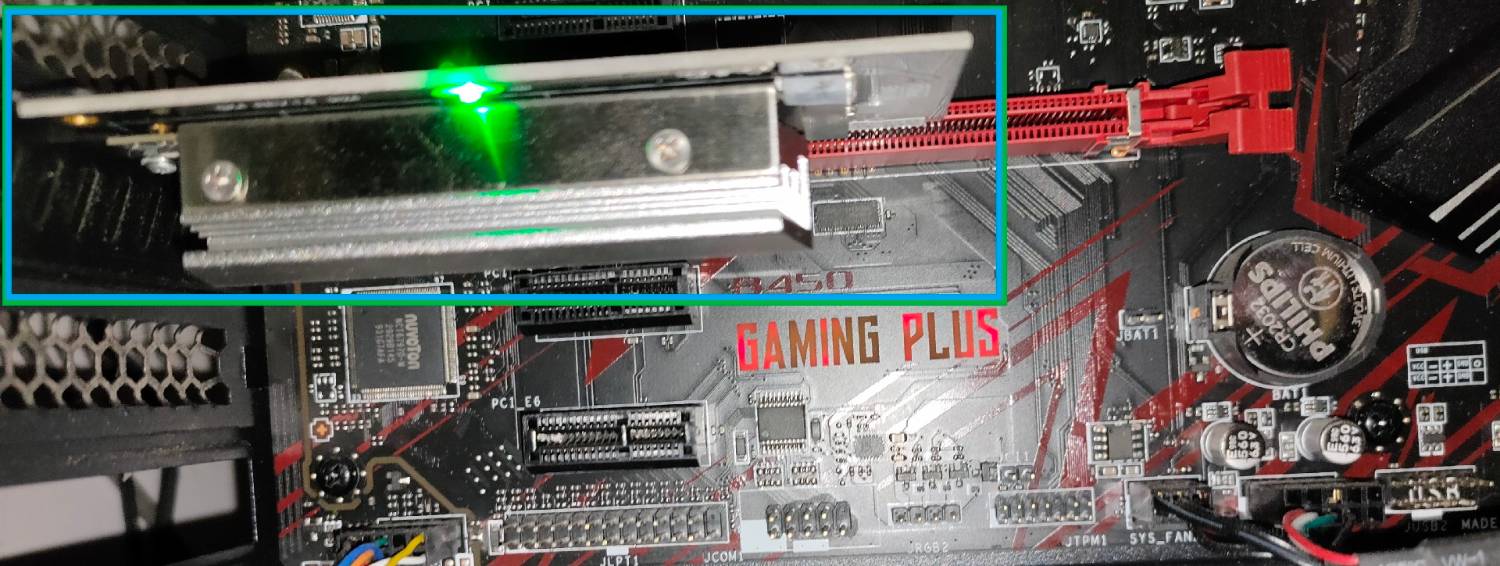

64F：→ EkuruZW: 补个上机图220.132.147.233 06/10 11:32
66F：推 balius: 自己的状况从主机板M.2改成最底下PCIE转卡 1.161.152.86 06/10 14:09
67F：→ balius: 其他条件都不变的话温度可以降3~5度左右 1.161.152.86 06/10 14:10
我也是一样状态KIOXIA EXCERIA G2放主m.2温度更容易上去60度C以上
放PCIe转卡好一点 不过还是需要找个好用的散热片
主m.2放低温的SX8200Pro SM2262ENG BA温度比较正常
68F：推 balius: 我是觉得用更大的散热片不如加强风扇吹散 1.161.152.86 06/10 18:15
69F：→ balius: 热片，比如在电源舱弄一颗8cm风扇直接对SS 1.161.152.86 06/10 18:16
70F：→ balius: D吹，毕竟强制气冷的效果会比纯被动散热要 1.161.152.86 06/10 18:16
71F：→ balius: 好不少 1.161.152.86 06/10 18:17
机壳底部中央有一个12cm风扇往上吹 不过只能吹到显卡
转接卡和短的卡吹不到
72F：推 popbitch: 我用asus的转卡也装G2，用到现在没问题 122.121.85.234 06/10 18:20
主要是玩FH6跑的时候G2温度会很高 超过60度C 平常正常
※ 编辑: nrsair (125.231.138.194 台湾), 06/10/2026 19:52:45
73F：推 balaking123: 我也用这种转卡,土炮买散热片来贴 122.116.188.57 06/11 09:13
74F：→ balaking123: 全铜或铝鳍都可以 122.116.188.57 06/11 09:14
75F：→ balaking123: 效果意外不错,反而前置风扇比较重要 122.116.188.57 06/11 09:15
76F：→ balaking123: 保持前进气比选择的散热片重要 122.116.188.57 06/11 09:16
77F：→ aerial: 没风流光散热片效果不大 36.236.254.13 06/11 09:52
