在這邊跟大家稍微解釋一下簡單配線法吧
首先是材料部分
1.LED : 3V驅動，所以所使用的電池電壓要高於3V以上，顏色大小皆可選擇
2.微型開關 : 可以自己去電子材料行尋找自己所要的大小 & 形式
我使用的是焊接式按鈕開關。因為他有6隻腳，
所以只有兩隻是所需要用的，這部份需要測試，所以先不多說

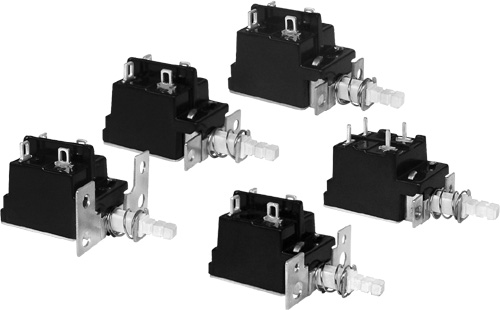

參考圖片:
http://img.diytrade.com/cdimg/66319/126270/0/1085539246.jpg
3.水銀電池 : 大小&伏特數也是依自己需要而買，電子材料行都可以解決喔!!!
接著是配線部分
+ -
┌── LED ──┐
+ ─ │
電 － │
池 ─ │
- － │
└─ 開關 ───┘
+ ／ - 這是最簡單的配線，也不需要加電阻
最後是接線部分
需要
電銲槍 & 焊錫 如果怕短路的話可以再加個
熱縮套(真的超好用喔!!!)
PS. 使用銲槍時請務必小心，它的焊接頭超級燙，不要不小心碰到它囉
如果不敢焊的人，可以請身邊有電子實作基礎的朋友幫忙
--
