網誌無廣告版 https://tinyurl.com/2bld4wgz 前篇介紹同系列MasterFrame 500 Mesh機殼，本篇是體積略小，但更豐富多變的小老弟： MasterFrame 400 Mesh！個人可是給予極致可玩性的高評價啊！ 本篇開頭直接破題吧，個人近期最期待，同屬於酷碼MasterFrame機殼系列的 MasterFrame 400 Mesh，中小型的體積但能安裝最多5顆貓頭鷹A20 200mm風扇，是不是很 誘人！？ https://i.imgur.com/80agQL7.jpg 承襲上篇，本次同步裝機了MasterFrame 500及MasterFrame 400兩咖機殼，本篇主角就是 還沒介紹到的MasterFrame 400囉(以下簡稱MF 400)~ https://i.imgur.com/zgl2wzB.jpg 同系列包裝風格一置，牛皮紙色外箱加彩圖，不過雖然MF 400尺寸相對MF 500略小一些， 但外箱幾乎差不多大...看不出來是M-ATX機殼。 https://i.imgur.com/tAJtQvM.jpg MF 400外型像是矮版MF 500，能安裝的最大主機板尺寸從E-ATX降低到M-ATX，電源安裝位 置也移到前方，故機殼高度能大幅度降低。但這只是MF 400的預設形態，值得把玩的還是 直立安裝方式。 https://i.imgur.com/EQKE163.jpg 採用鋁合金框架+SGCC鋼材面板配置，全模組化設計，主打一個可玩性高、變化豐富。 https://i.imgur.com/xzwBGIp.jpg 摘錄官方規格表，MF 400尺寸為471mm*261mm*373.8mm，體積46L，幾乎是一個標準ATX機 殼的大小，嚴格來說不算小型機殼，只能算偏小的中塔機殼。 https://i.imgur.com/36PryXU.jpg 在入手MF 400之前，個人已花費相當多心力研究直立時能安裝的風扇尺寸及數量，無奈網 路上實際已大尺寸風扇裝機的案例較少，說明書內容也沒有很詳細的說明，本次預計以5 顆貓頭鷹A20風扇進行裝機，本質上就是一場豪賭，畢竟這5顆風扇加起來都比機殼還貴。 另外也額外準備了SFX規格的電源作為零組件、風扇互卡時的備案。 https://i.imgur.com/X9Xxi6r.jpg 關於機殼一些設計，就實際以裝機成果來做介紹吧。最終順利完成5顆A20風扇的安裝，但 也花費了大半個下午的時間在調整各風扇的安裝位置及塞進所有零組件。 搭配的關鍵零組件： 處理器 AMD R7 9850X3D 主機板 華碩 TUF 850M Wifi 7 顯示卡 華碩 RTX5080 Prime 電源 全漢 金剛彈 SFX 850W 散熱器 貓頭鷹 NH-D15 G2 風扇 貓頭鷹NF-A12x25 G2 1顆、NF-A20 5顆 MF 400轉成直立IO朝下方式，正面兩顆A20風扇進風，下方一顆A12x25 G2風扇也是進風。 https://i.imgur.com/AljEhoL.jpg 背面也兩顆A20風扇進風，上方一顆A20風扇排風，理論上機殼內是正壓環境。 https://i.imgur.com/DhHzzeT.jpg 簡單說明裝機眉角，前方底部為內建電源線的出口，因電源接頭佔了一些空間，故兩顆 A20風扇需要稍微往上抬；另因為A20風扇厚度是30mm，電源架需要稍微往後方挪動一些。 https://i.imgur.com/z4SHamJ.jpg 因為電源接頭佔了一些空間、兩顆A20風扇需要稍微往上抬，導致頂部的前IO面板只能安 裝在後方；其次電源架需要稍微往後方挪動，也影響了頂部能安裝風扇的尺寸。 https://i.imgur.com/8DZYVnB.jpg 因為電源架稍微往後方挪動，影響了頂部能安裝風扇的尺寸，故原本CM預設上方面板(直 立前是前面板)能安裝2顆120mm or 1顆140mm or 1顆180mm or 1顆200mm風扇，變成在使 用ATX電源時，只能安裝1顆120mm風扇。 而如果要安裝厚度30mm的A20風扇，只能使用SFX或SFX-L電源，因為A20風扇要稍微吃一點 電源架空間才能裝上，可以說是牽一髮而動全身，花費快一整個下午的時間在拆拆裝裝， 喬風扇、電源等的位置。 https://i.imgur.com/SRePbyq.jpg 顯示卡部分最多能安裝到4槽，且IO向下安裝據本人記憶及中國網站測試結果，是比較不 影響散熱效果的吊裝方式。 個人原本規劃SFX電源安裝方向是風扇朝機殼外、出風口朝上方以組成完美風道，但結果 就是以實際能安裝的空間及電源轉接線的方向，風扇朝內是最不卡的，畢竟現實與理想總 是會有些落差，這點就之後再來煩惱。 https://i.imgur.com/rh4vYdc.jpg 最終完成效果！D15 G2散熱器風扇改成抽風方式安裝，效果理論上會比正吹差一些，說不 定最上方反吹得A14*25圓框風扇可以不用裝？但又想說外觀會比較好就還是裝上了。 https://i.imgur.com/YdmhTzm.jpg 風道規劃大概是這樣，前後都進風讓處理器及顯示卡的熱氣往上擠壓，最終由上方A20風 扇排出，理論上是正壓配置，但A20的風量能不能達到這效果個人是有些存疑。 https://i.imgur.com/WHLndxz.jpg 背面線材微亂，但空間還是足夠塞下主機板24P、處理器兩條8P及顯示卡12vhpwr線。 https://i.imgur.com/cCQ6LuR.jpg 裝回面板。 https://i.imgur.com/L0rmy2a.jpg https://i.imgur.com/5X2HRoa.jpg MF 400稍微可惜的點是後方面板(轉直立前為底部面板)不是免工具拆裝，外型也與前面板 不一樣，但畢竟這原本就是放置在不容易看到的機殼底部，影響程度有限。 https://i.imgur.com/BCMr2Cx.jpg 最值得改進的地方應該是腳座高度太低，轉直立後十分影響粗壯的電源線，解決方法包括 墊高腳座、換成扁平接頭的電源線，或是將轉接頭拆下，跟九州風神CH160一樣拖個小尾 巴。 至於USB線、HDMI或DP線等，因為主機板及顯示卡安裝位置有內縮，除非接頭有加長，不 然幾乎都能正常安裝不受影響。 https://i.imgur.com/crbek1o.jpg 心得 個人看上MF 400的原因，主要是因為桌面配置變更，機殼要放置於桌面左側，而MF 400能 轉直立減少佔用空間，還能轉方向放置於左側，加上能裝滿5顆貓頭鷹200mm風扇這個大加 分項，很早就被個人列為首選機殼，雖然最終裝機稍微犧牲了電源尺寸，且需要換用規格 及擴充性較低的M-ATX主機板，但個人必須說值得！ 個人也得抱怨MF 400的缺點，雖然能直立但設計上對直立相對不友好，例如側板拆裝設計 更有利於橫躺使用方式，直立後腳座高度不夠，還有主要面板採用細緻小孔較難以搭配防 塵網。個人期許能開放單獨購買模組化配件，例如免工具拆裝的面板、大開孔但是搭配防 塵網的面板以及加高的腳架等，既然都走模組化設計了相應的配件也應趕緊到位才對。 而以MF 400安裝5顆貓頭鷹200mm風扇這件事來說，內部各零組件喬了好幾次，明明是咖46 公升的機殼，裝起來卻像ITX機殼一樣緊繃，花費許多時間調整安裝方向及位置，只能說 痛苦但是十分愉悅，看到成果也覺得這一切都值得，我想這就是DIY電腦的醍醐味吧~ 最後補充，拍攝裝機過程大約是過年期間，算是1.0版，之後又從淘寶補了扁平電源線、 90度接頭網路線、90度USB轉接頭(因為外接硬碟的USB接頭是加長型的...)，電源也改成 華碩LOKI SFX-L電源 1000w，目前算是1.5版。 https://i.imgur.com/abQF47Y.jpg 目前擺放桌面左側...的矮櫃上，不佔桌面空間更速洗！ https://i.imgur.com/qiSd4XC.jpg --

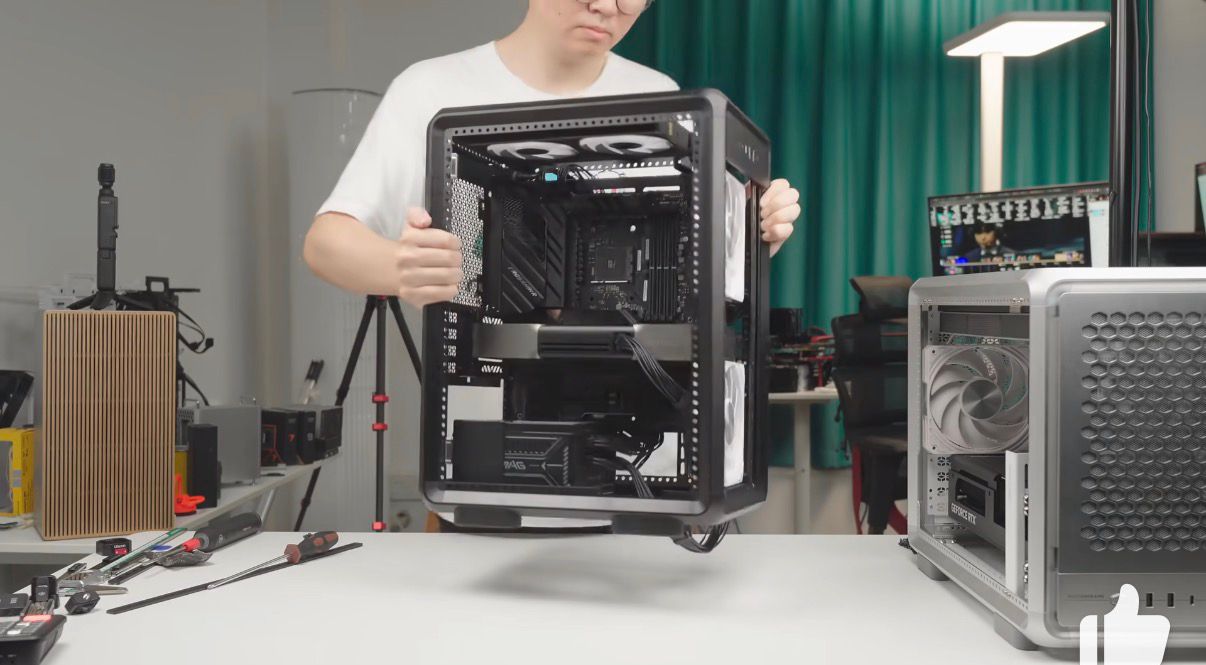

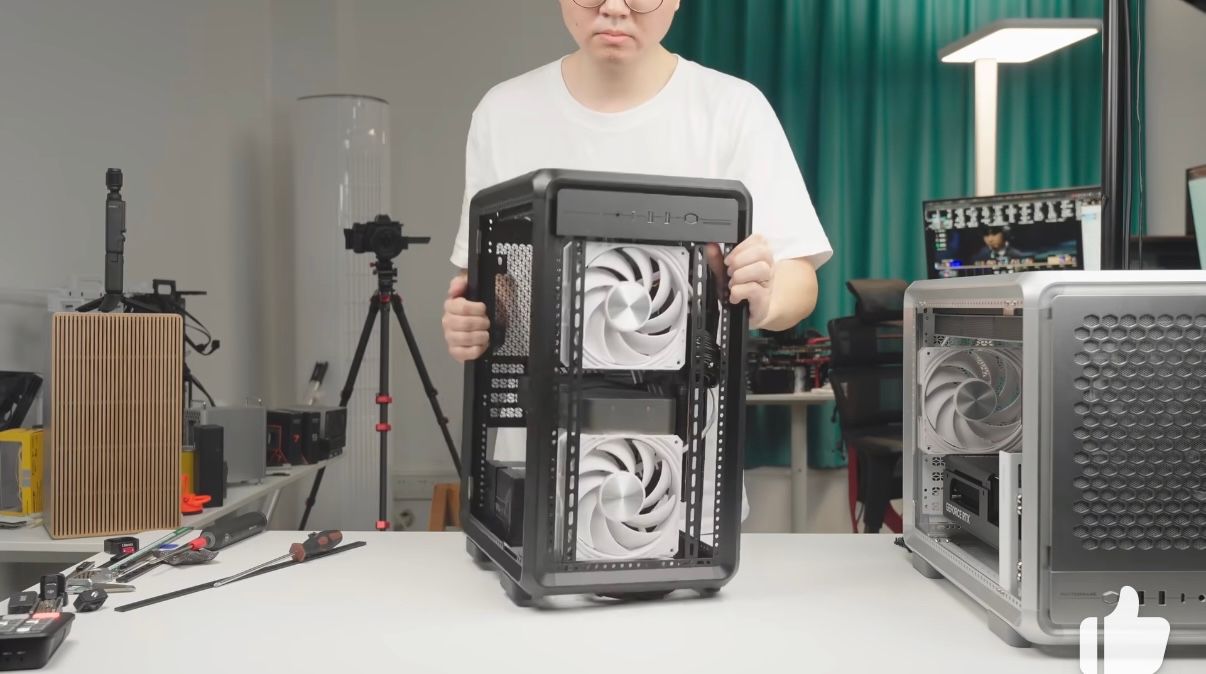

※ 發信站: 批踢踢實業坊(ptt.cc), 來自: 123.192.219.104 (臺灣) ※ 文章網址: https://webptt.com/m.aspx?n=bbs/PC_Shopping/M.1773588516.A.365.html ※ 編輯: Ohmy (123.192.219.104 臺灣), 03/15/2026 23:32:44 只用一顆大風扇排風 大概就像FD Mood 那樣吧 但貓扇A20我懷疑一顆當排風風力不太夠 這咖本來也不是極致緊湊取向 只用一顆風扇也還是這麼大咖 個人只是一心一意想塞滿貓頭鷹A20風扇而已 他影片應該還是用原本支架 不用特地拆500的支架 https://i.mopix.cc/lYPGwU.jpg https://i.mopix.cc/h5s3r9.jpg 理論上可行 但外觀不好看 1.後方電源上方PCIE有一塊空 2.ATX主機板底部插槽有些可能不能用 或與電源干涉 3.IO影片放在前面板 但實際上MF 400IO只能安裝在短邊 裝長邊 其他地方沒有對應長度的面板 只能留空 他影片最後沒裝前面板應該就是這原因 看你能不能接受囉 ※ 編輯: Ohmy (42.79.41.201 臺灣), 03/16/2026 10:15:27
