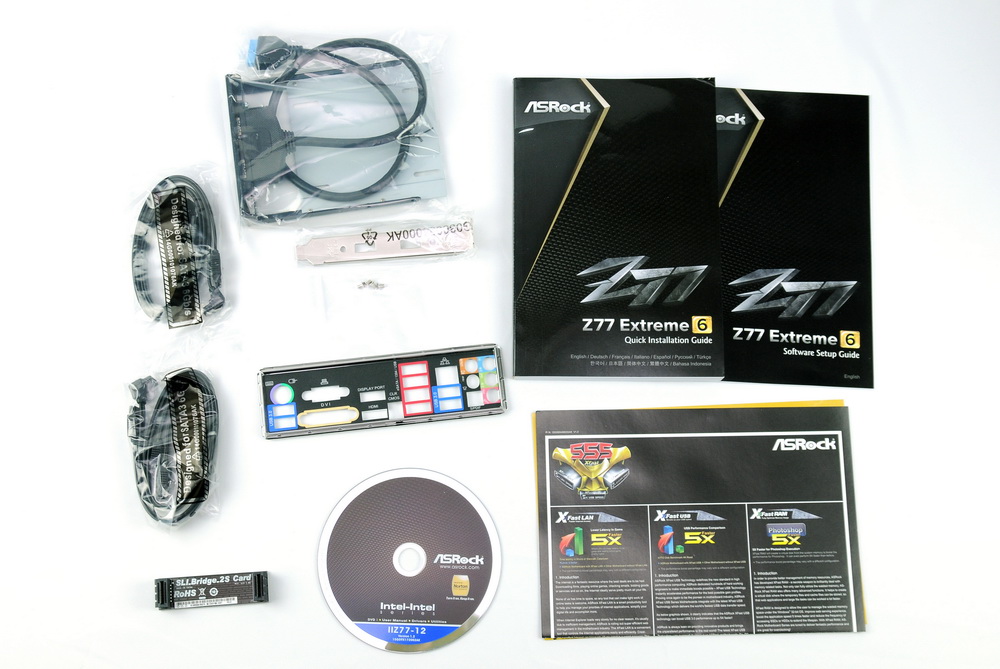

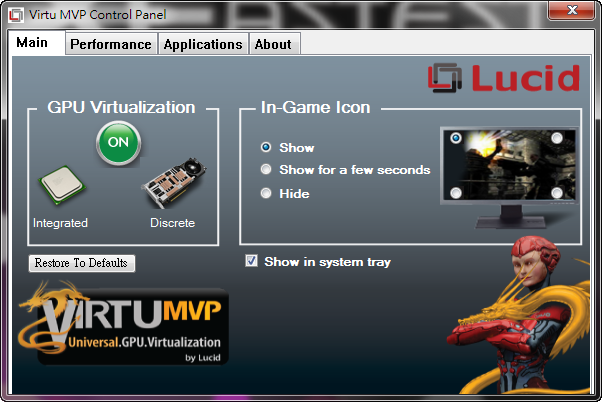

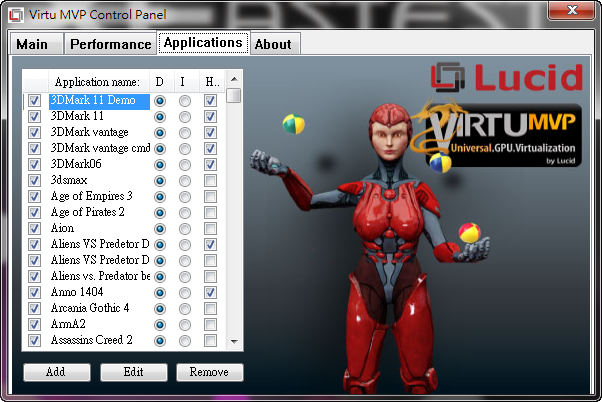

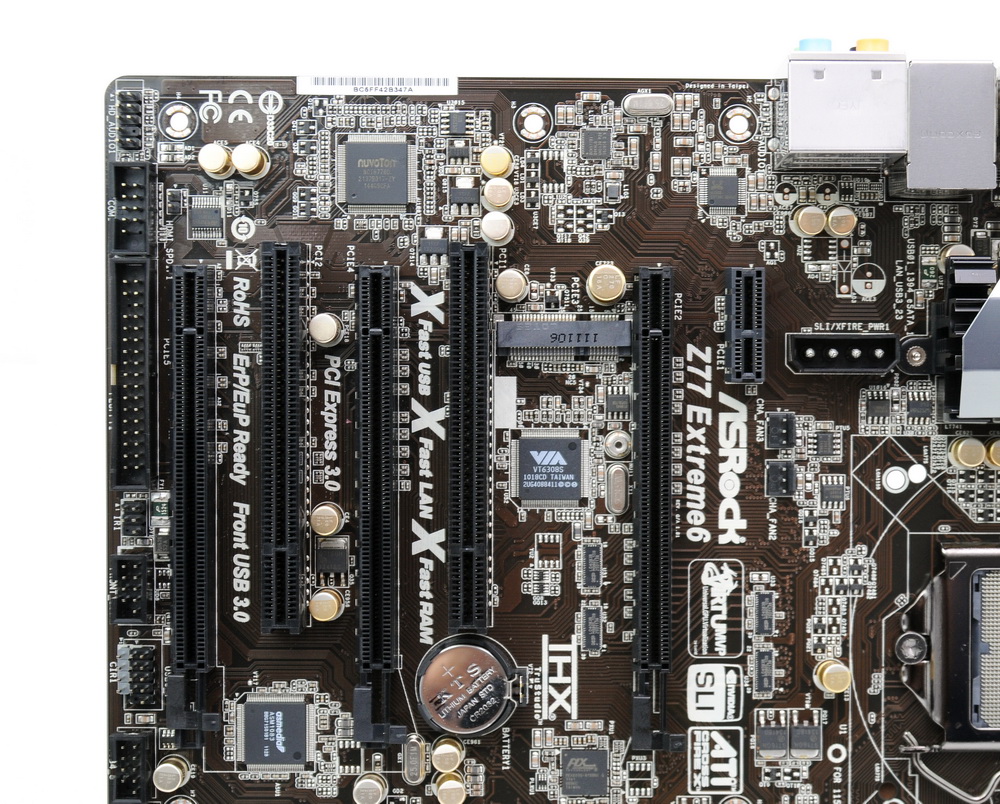

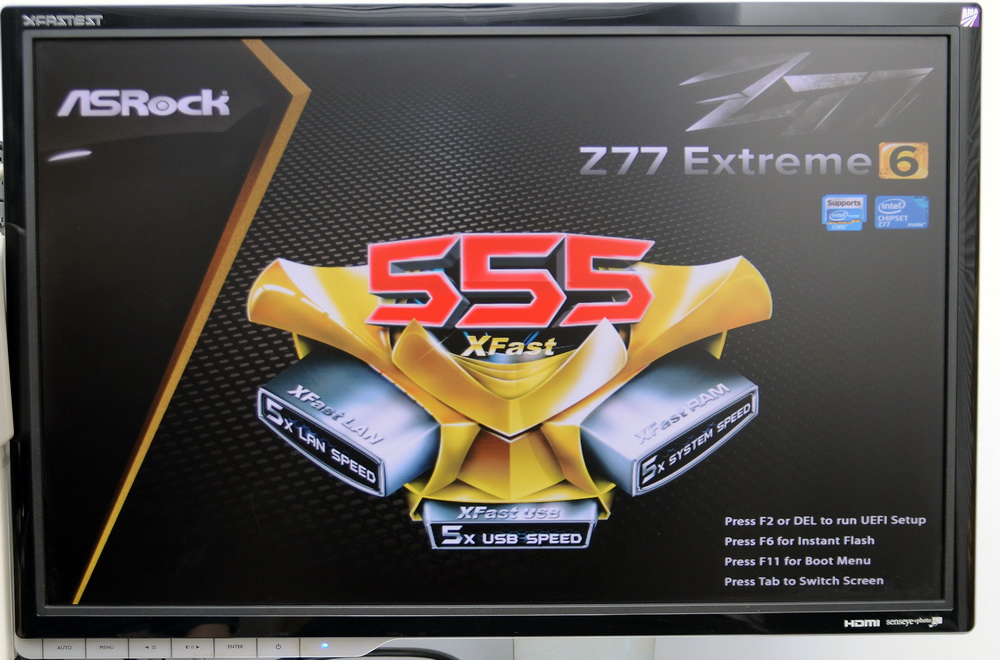

保證新鮮好讀版 http://www.xfastest.com/viewthread.php?tid=73000&fromuid=38227 ============================================================================== 華擎科技 ASRock 在Intel新晶片Z77推出的同時間也陸續推出了多款Z77主機板， 除了本身Z77晶片組的特色外，華擎也在Z77主機板提供更多軟體功能和特色。 Intel 主流型Z77 針對即將堆出的 Ivy Bridge 處理器所推出的最新晶片組， 採用1155腳位的設計，也下相容Sandy Bridge的處理器， 最大的特色是Z77支援PCI-e 3.0規格，同時提供原生型USB 3.0 (4 Port) 及SATA 6Gb/s (2 Port) 等連接埠，可以提升儲存設備的存取效率。 此次要介紹的是 ASRock Z77 Extreme6 並搭載 Intel Core i7 3770K， 讓大家搶先感受 ASRock Z77 駕馭 Ivy Bridge 的效能表現 http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/Z77_EX6_01.jpg 支援CROSSFIRE X & SLI http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/Z77_EX6_02.jpg 主機板彩和背面說明瞭產品特色與軟體功能 http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/Z77_EX6_03.jpg Z77 Extreme6 搭載了 華擎科技的 XFast RAＭ、LAN、USB 讓整體效能再提升5倍 http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/Z77_EX6_04.jpg Lucid Virtu Universal MVP 加持之下可讓顯示卡效能再提升喔 http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/Z77_EX6_05.jpg 開箱介紹 配件部分，使用手冊為多國語言當然也有繁體中文，並有附/USB3.0面板裝置 http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/Z77_EX6_06.jpg 主機板保護泡棉設計也做了些與改變，整體保護更完善 http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/Z77_EX6_07.jpg ASRock Extreme6 使用的CPU腳位1155 所以支援 Sandy Bridge 和Ivy Bridge， PCIe 3.0 x 16 有2組和多達六組USB3.0c和4組內建SATA3和一組eSATA3， 並提供了1組mini-PCIe http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/Z77_EX6_08.jpg 背面PCB設計 http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/Z77_EX6_09.jpg I/O Panel ，Z77支援多個顯示輸出選項: D-Sub, DVI-D, HDMI 和 DisplayPort 和 4組 USB3.0、eSATA3、1394 http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/Z77_EX6_10.jpg CPU PWM 供電設計使用 ISL6367控制晶片 http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/Z77_EX6_11.jpg PWM散熱片設計，數位電源 (Digi Power) 設計, 8 + 4 電源相位設計 http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/Z77_EX6_12.jpg 用熱導管讓散熱效率更好 http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/Z77_EX6_13.jpg 2 x PCIe 3.0 x16 插槽，支援 AMD Quad CrossFireX 和 NVIDIAR Quad SLI http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/Z77_EX6_14.jpg 1 x mini-PCI Express 插槽 http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/Z77_EX6_15.jpg 前置設計和內建啟動開關和Debug 燈號(燈號說明在說明書中都有詳細解說) ，保有ASRock 專利USB 消費性紅外線接頭和紅外線接頭模組 還支援了COM Port 和 FLOPPY Port http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/Z77_EX6_16.jpg SATA3部分2個原生SATA 6G/bs，內建的SATA3_A1和I/O Panel上eSATA3共用， 當使用了eSATA3 此 A1插孔將會失效 http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/Z77_EX6_17.jpg 記憶體部分支援雙通道最多可支援到32GB ，最高可運行 DDDR3 2800 (此效能真是嚇人)， 同時也支援前置面板內建USB3.0接頭 http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/Z77_EX6_18.jpg Z77 Extreme6晶片組上也有加裝散熱器，比Extrem4體積大能提供更好的散熱表現 http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/Z77_EX6_19.jpg 測試環境 看完了基本的ASRock Z77 Extreme6介紹好，當然要給他跑一下效能測試， 這此可說是千呼萬喚將Intel Core i7 3770K想盡辦法偷拐搶騙才能帶來此次效能測試 http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/Z77_EX6_20.jpg 測試設備 - Test Conditions 處理器 CPU ：Intel Core i7-3770K 主機板 MB ：ASRock Z77 Extreme6 記憶體 MEM ：Kingston HyperX DDR3 2400 2GBx2 顯示卡 VGA ：GALAXY GTX560Ti White Editon 固態硬碟 SSD：Intel 520 SSD 120GB 電源 PSU ：Antec TPQ 1200W OC ASRock Z77 Extreme6 開機面 http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/Z77_EX6_21.jpg 採用UEFI BIOS 設定風格沿用ASRock 原有UEFI BIOS設定， 在官網也有更新版的BIOS提供下載，更多資訊可以從官網取得 http://www.asrock.com/mb/overview.tw.asp?Model=Z77%20Extreme6 http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/Z77_EX6_22.jpg 開機進到系統取得資訊 http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/Z77_EX6_23.jpg 測試比較 - Default 此次測試重點將放在 基本效能測試和Ivy Bridge加上Lucid Virtu Universal MVP效能提升測試 先來看看各項ASRock Z77 Extreme6 的基本測試數聚 浮點運算 SuperPI 16M http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/ScerrnShot%200007.png SATA3效能測試 ATTO http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/ScerrnShot%200008.png PCMark 07 http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/ScerrnShot%200005.png CINEBENCH R11.5 http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/ScerrnShot%200006.png 3DMark 06 http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/ScerrnShot%200002.png 3DMark VANTAGE http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/ScerrnShot%200003.png 3DMark 11 http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/ScerrnShot%200004.png 測試環境-Virtu MVP 相關顯示卡測試 再搭配 Lucid Virtu Universal MVP 再進行測試， 測試過程最大差異就是運行3DMARK相關軟體，所以來看看效能的提升。 Virtu Universal MVP 軟體在光碟片中有提供安裝程式，安裝完成後可以設定開or關， 並可設定顯示Logo位置 http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/ScerrnShot%200027.png 並有相關軟體相容性選單 http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/ScerrnShot%200029.png 測試3DMARK 如果開啟 Virtu Universal MVP 左上角將會顯示Virtu MVP Logo http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/Z77_EX6_24.jpg 3DMark 06 with Virtu Universal MVP http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/ScerrnShot%200031.png 3DMark VANTAGE with Virtu Universal MVP http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/ScerrnShot%200032.png 3DMark 11 with Virtu Universal MVP http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/ScerrnShot%200033.png 比較圖表 http://picx.xfastest.com/XF/MB/ASROCK/Z77-EX6/NVP.jpg 結論 整體而言ASRock Z77 Extreme6 搭載Ivy Bridge 3770K在各項測試下 效能表現都能超越Z68 搭載Sandy Bridge 2700K， ASRock Z77 Extreme6 本身最大的特色就是提供了一組mini PCIe； 同時搭配3770K後並安裝Lucid Virtu Universal MVP 提升顯示卡效能， 這可說是Z77搭配Ivy Bridge最強的特色。 ASRock 此次在記憶體效能相容性也有大幅度的改善， 可以將記憶體效能再度推上另一個規格速度高峰， ASRock 555 XFast RAM, XFast LAN, XFast USB 可說是將效能精益求精的整合； 等到通路開始販售之後此組合將會是主流市場最夯的機種。 主機板建議售價約為NT$7990。 -- --
