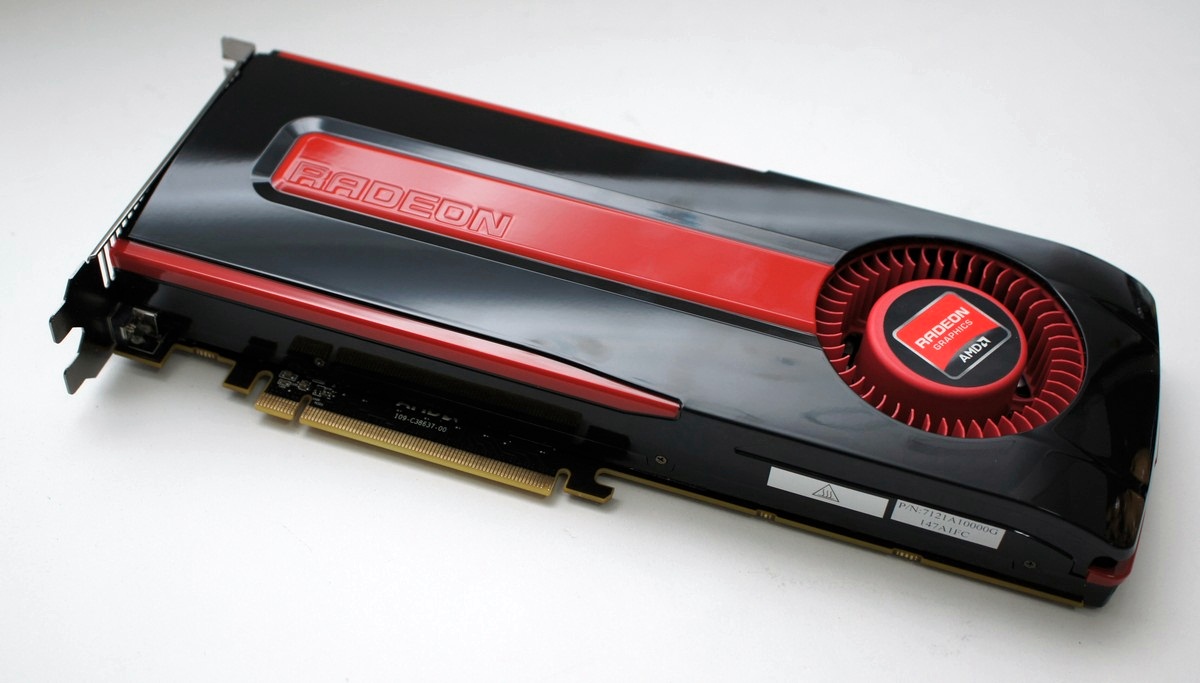

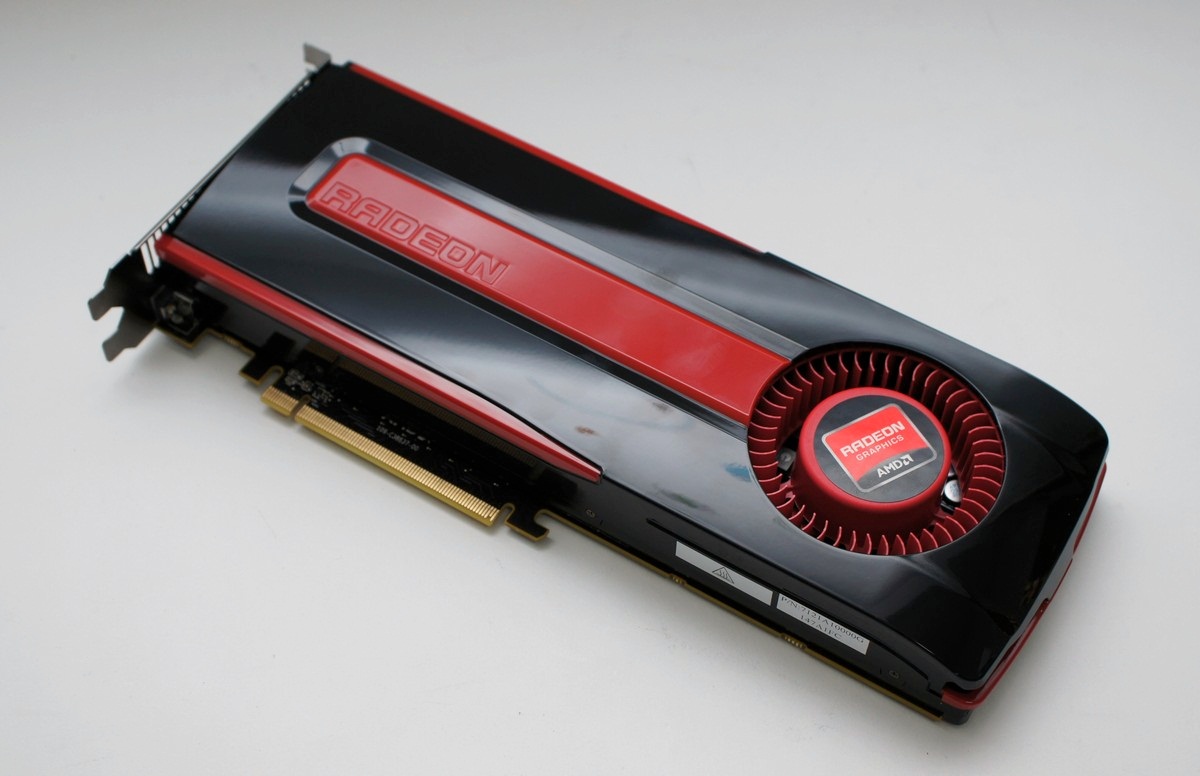

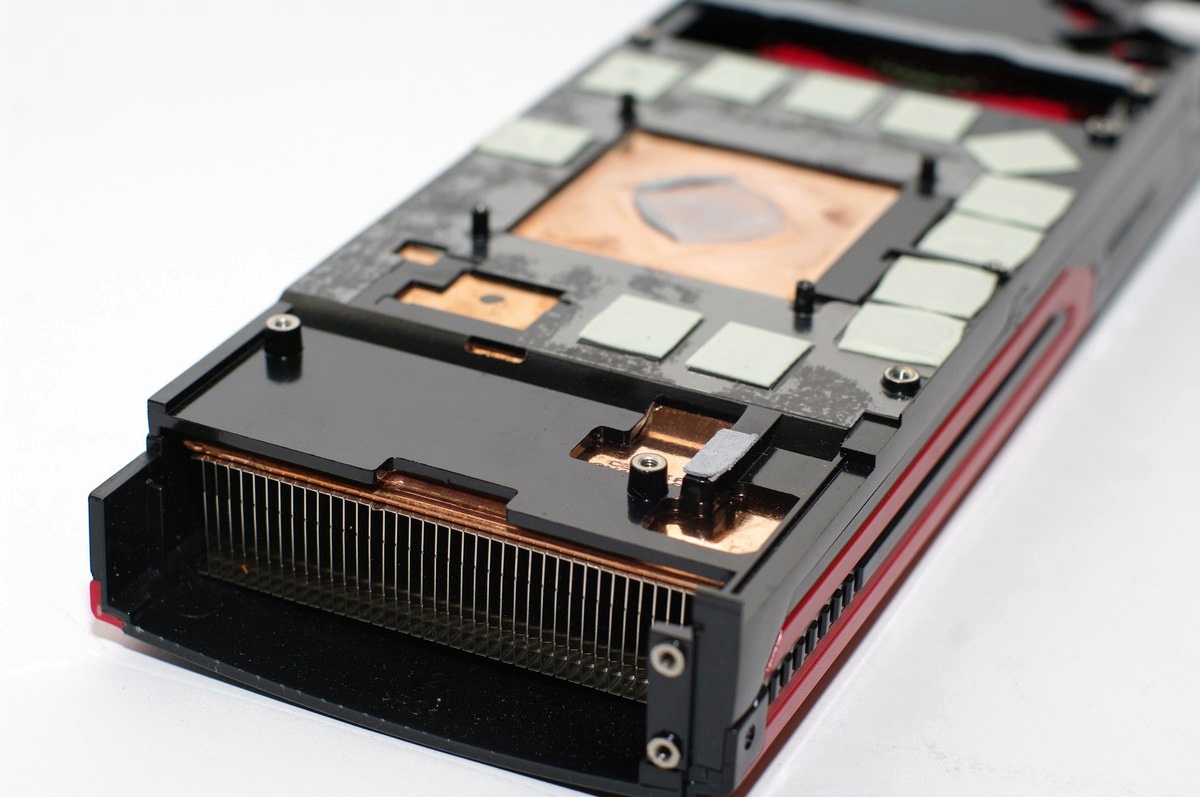

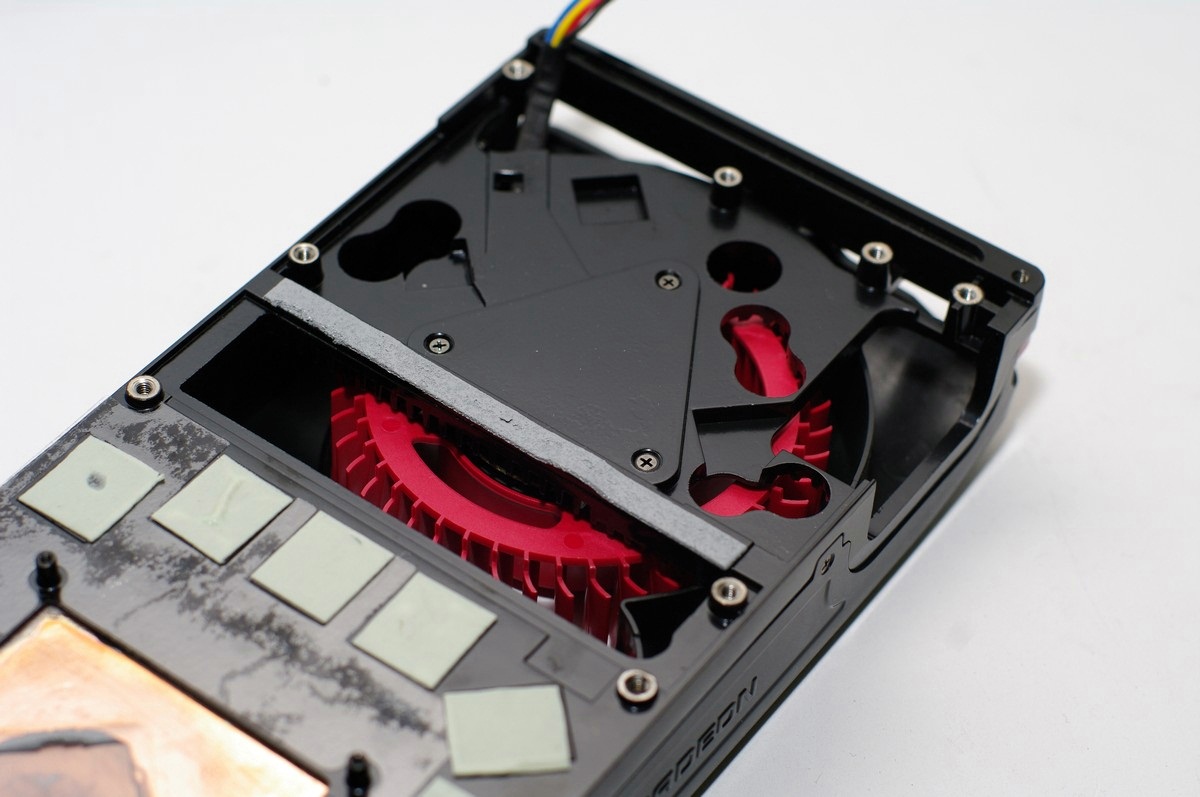

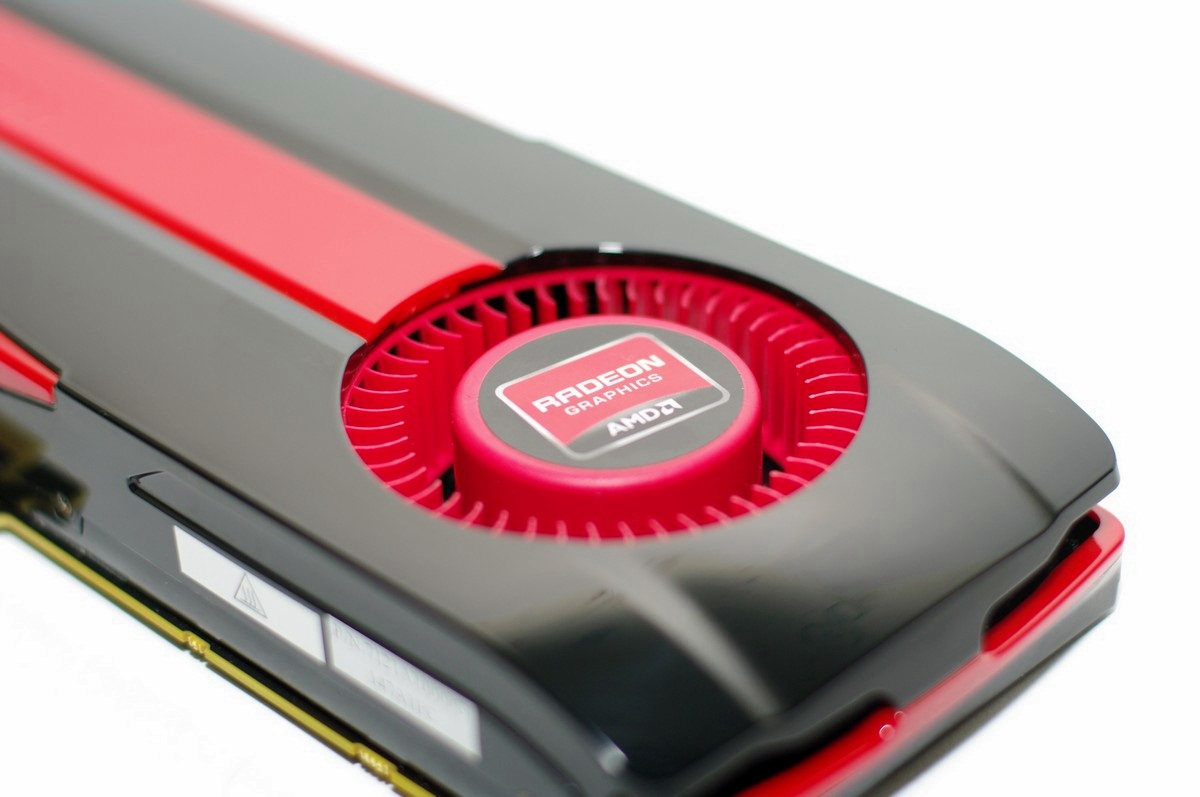

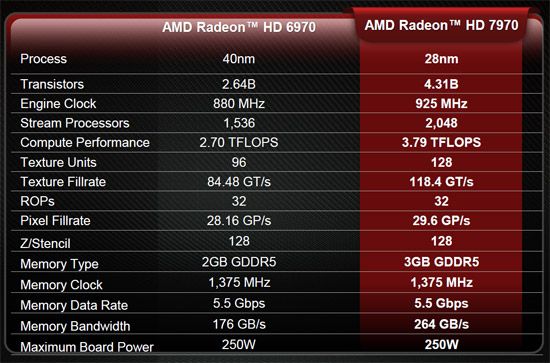

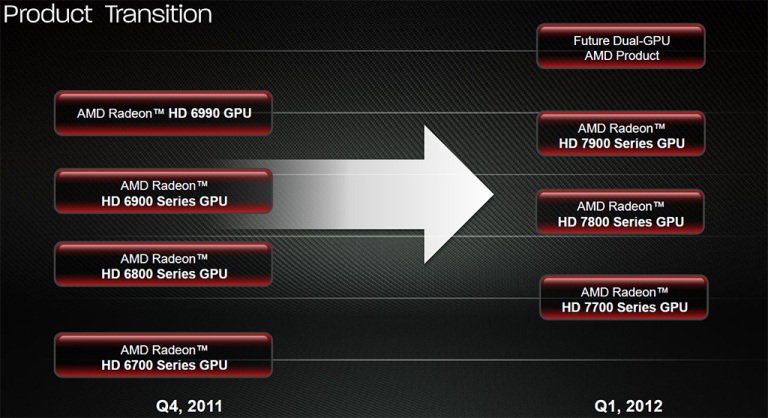

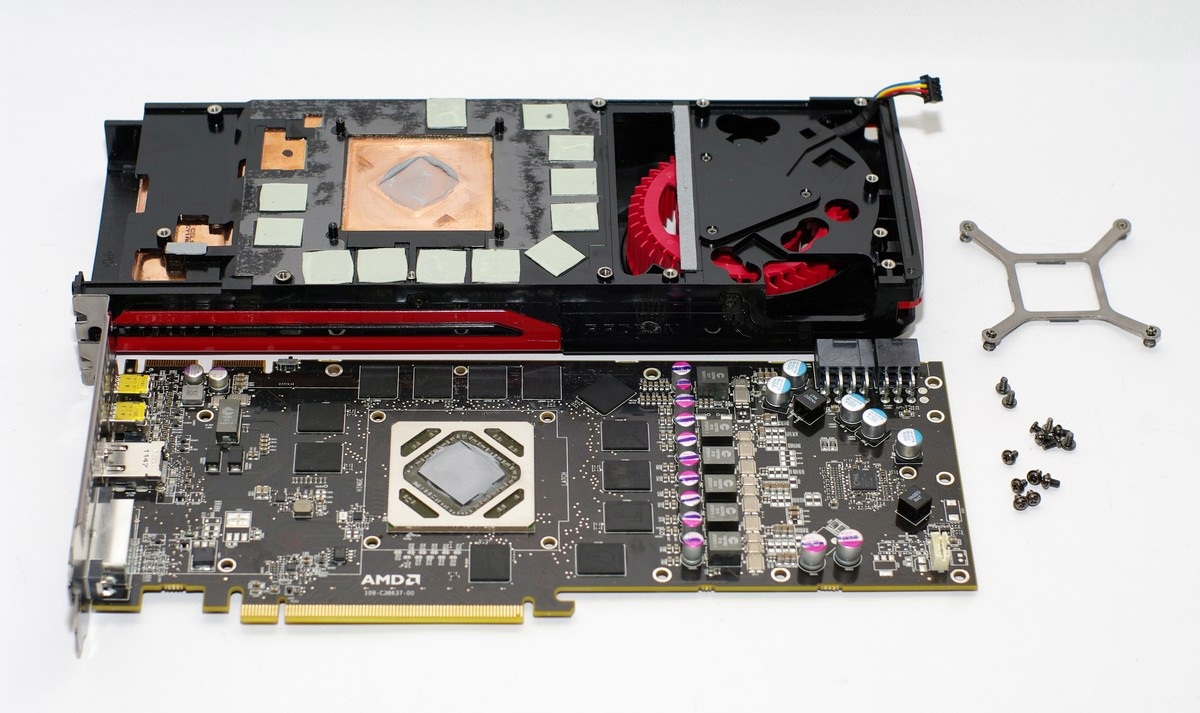

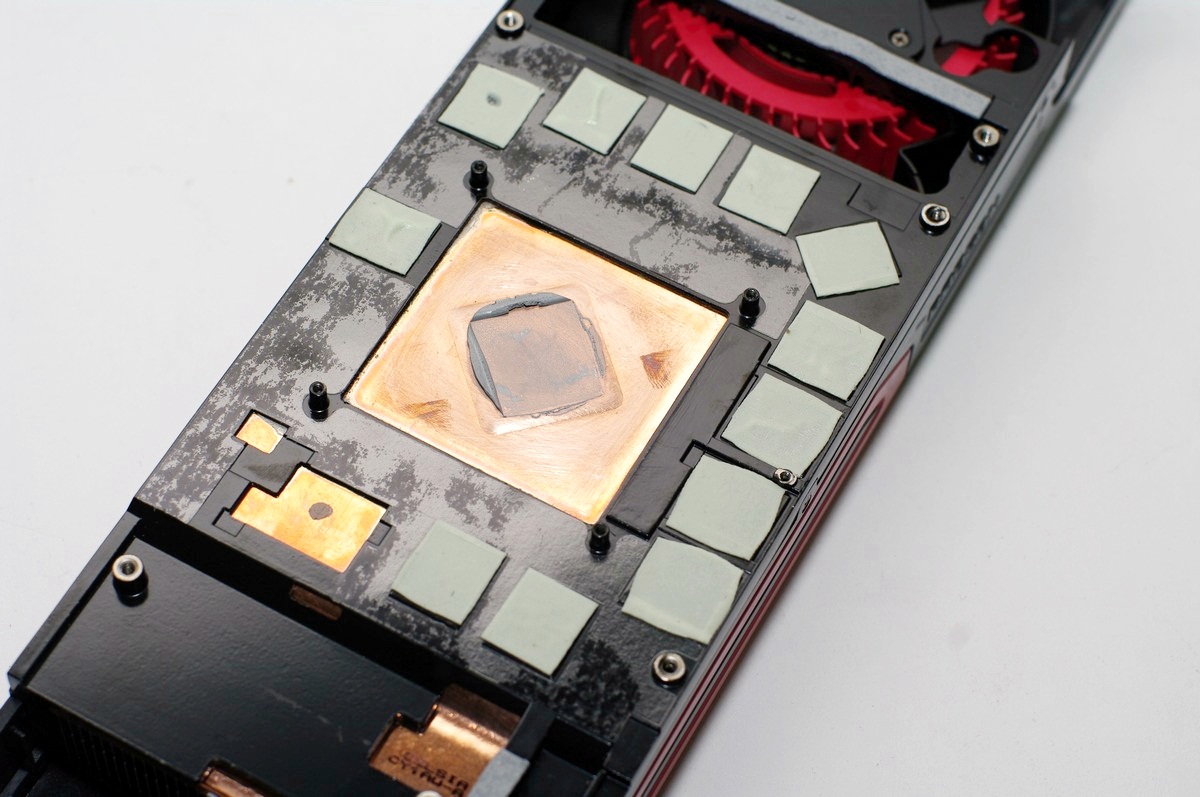

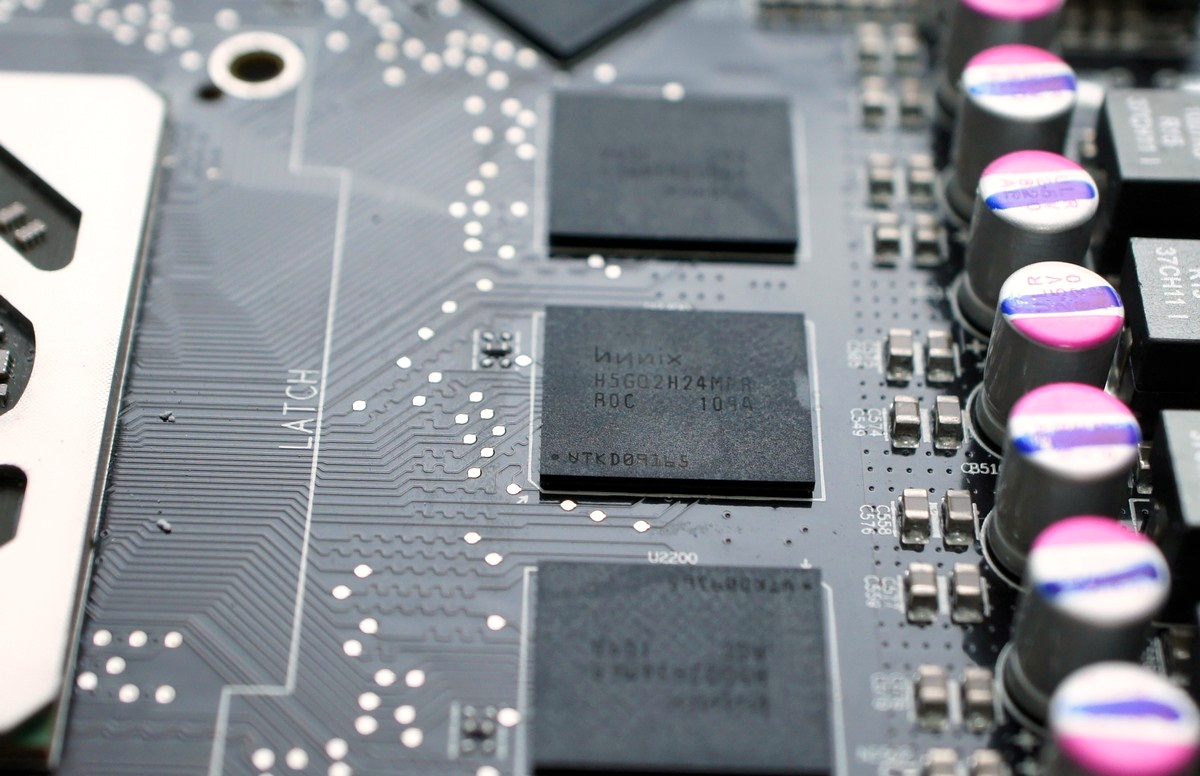

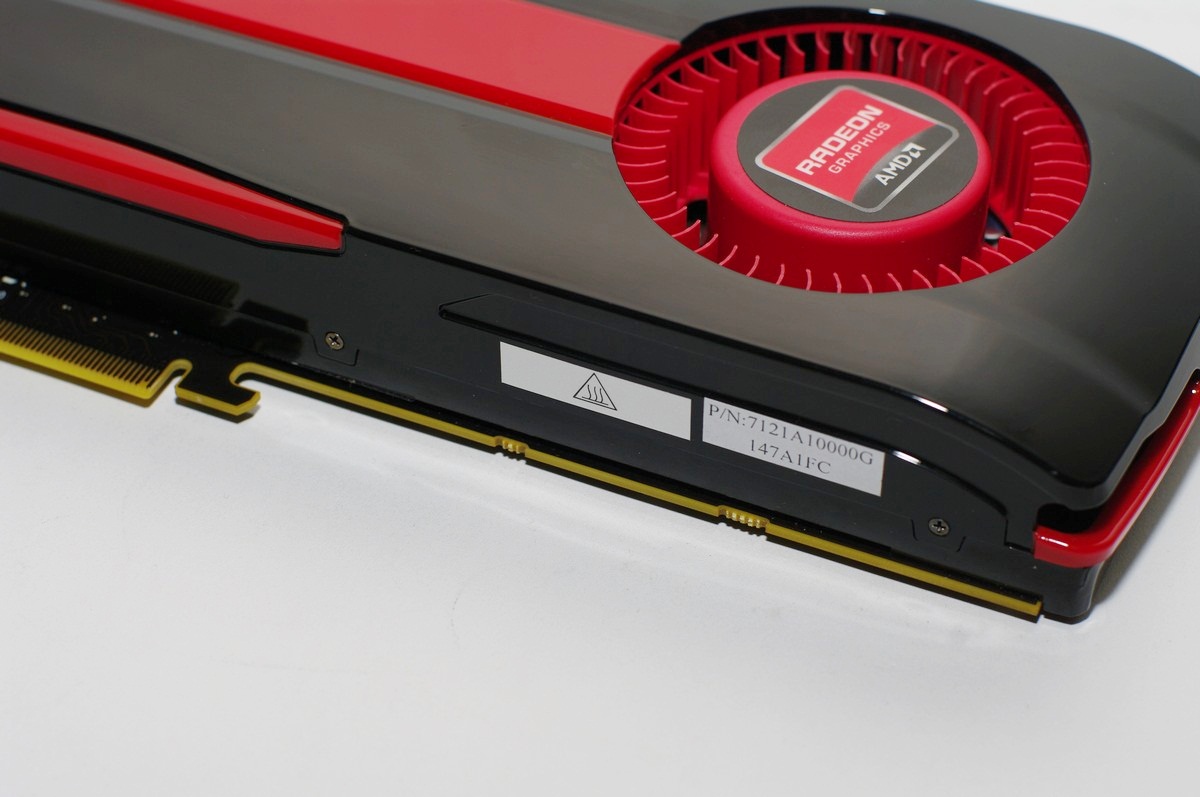

又是王者好讀版 http://www.xfastest.com/viewthread.php?tid=70141&fromuid=38227 ============================================================================== AMD在2011年12月23日(等於是耶誕節前夕)發布 世上首款採用28nm製程GPU產品Radeon HD 7970， 屬於南方群島GPU系列的顯卡HD7970其核心引擎時脈高達925MHz， 提供多達2048組SP以及記憶體頻寬也向上增加至384-bit，也採用GDDR5 3GB顯示記憶體。 也是首張支援PCI-E 3.0傳輸介面技術的顯示卡， 還有這也是AMD首次在GPU架構上也是採用新的GCN架構(Graphic Core Next)， 另外HD7970在建議售價上也較以往平均值為高，以目前原廠市場規劃， 使用者將可在2012年1月9日之後，以US$549的價位正式上市 （似乎比起上代單卡卡王6970貴了不少！不過高處確實不勝寒， 誰叫它是目前單卡卡王呢，價位定高些也無可厚非）。 AMD HD7970研發代號為Tahiti XT，為採用28nm製程之GPU，運作頻率最高可到925MHz， 採用GCN新架構並內建32組compute units共2048個SP處理器， 另外還採用3GB GDDR5 384-bit的記憶體頻寬，記憶體運作頻率為1375MHz， 頻寬最高可達264GB/s。 支援 PCI Express 3.0 匯流排介面，搭載 AMD GCN 架構、AMD ZeroCore Power與 AMD Eyefinity 2.0 多螢幕輸出技術，當然在提高顯示卡單卡效能的同時， 以AMD目前相當追求顯示卡P/W值(效能/功耗)來說， 當然希望顯示卡的耗電表現能低於 6990 表現的 300W 以下， 並且透過 AMD ZeroCore Power技術將閒置模式壓至 3W 的超低功耗， 另外也重新設計公版的散熱器， 透過新的空氣導流設計與更大渦輪風扇加強散熱效果並有效的減低運作時的音量。 以下就顯示卡部分作實際簡單測試。 顯示卡的定位 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-00.jpg 基本上HD7970是屬於單核的卡王，主要定位在取代原有HD6970市場，以目前效能表現來說 ，可說輕鬆的接下王座，在其之上為HD7990的雙核卡。 與前代單核卡的規格比較 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-00-1.jpg 在相近的功耗下，效能增加相當明顯。 HD7970規格 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-00-2.jpg 2048組SP、GCN架構(Graphic Core Next)、3GB GDDR5 384-bit、6+8 Pin供電設計、DVI 、HDMI及2組mini Display Port 、支援單卡6輸出。 顯示卡本體 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/IMGP2170.jpg 公版單GPU HD7970，均熱管散熱設計，採用加大版渦輪風扇散熱設計， 整體也是相當具有設計美感。 另外在公版風扇外觀設計方面 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/IMGP2171.jpg http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/IMGP2172.jpg http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/IMGP2173.jpg 與前代不同採用亮面設計，前代為霧黑設計，各有特色整體質感也是相當不錯。 AMD公版卡 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/IMGP2174.jpg 高階顯示卡常見的小心燙傷之提示 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/IMGP2175.jpg 公版風扇後方 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/IMGP2176.jpg 有如跑車風格的設計，車頭燈的位置還開孔。 加大版的抽風風扇 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/IMGP2177.jpg 利用加大版的渦輪風扇將熱量主動排出。 RADEON http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/IMGP2178.jpg AMD顯示卡傳奇的產品型號 輸出端子 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/IMGP2179.jpg http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/IMGP2180.jpg 輸出介面有DVI、HDMI及雙 min Display Port計4組輸出，均未採用保護套處理， 減少金手指氧化的可能性，顯卡用料部分一樣具有2個CF連接埠。 CF及雙BIOS設計 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/IMGP2181.jpg 沿用自HD6970開始加入的雙(將來?爽??)BIOS設計。 電源供應接口 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/IMGP2183.jpg 需要6+8PIN雙PCI-E供電接口才能滿足AMD HD7970的供電需求，最高設計功耗為250W。 顯示卡背面 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/IMGP2189.jpg http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/IMGP2190.jpg 前方用料 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/IMGP2191.jpg 後方用料 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/IMGP2192.jpg 公版卡用料向來是相當紮實，這次也是不例外。 移除散熱器後 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/IMGP2193.jpg 需要移除蠻多小螺絲，整體固定方式相當穩固， 不過HD7970少了HD6970時的強化背版設計。 顯示卡散熱器 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/IMGP2194.jpg http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/IMGP2196.jpg http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/IMGP2197.jpg 非常具有份量的散熱器，可以發現GPU部分由均熱管散熱器進行散熱， 其餘元件由散熱貼片將熱量導致散熱器上進行散熱。 裸卡正視圖 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/IMGP2198.jpg http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/IMGP2201.jpg 用料細節 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/IMGP2199.jpg http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/IMGP2202.jpg 顯示卡前方 雙BIOS切換開關 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/IMGP2203.jpg 顯示卡後端用料細節 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/IMGP2200.jpg http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/IMGP2204.jpg 供電設計 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/IMGP2205.jpg 採數位供電設計，提供顯示卡運作的動力來源。 需要+6+8PIN 雙PCI-E輸入，相當紮實的用料設計，散熱器採用4PIN的風扇供電設定。 電源管理晶片 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/IMGP2206.jpg 採CHiL數位供電設計方案，提供顯示卡運作的動力來源。 GDDR5 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/IMGP2207.jpg 採用Hynix ROC顆粒，正面共12顆組成3G的GDDR5。 GPU http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/IMGP2208.jpg 與以往不同的GPU上並無雷射刻印，而是在保護強化外框上作標記，當然是產自TSMC的 28nm製品。 測試環境 CPU：INTEL CORE i7 3930K ES OC4.8G RAM：Kingston HyperX Genesis DDR3 2133 16G Kit MB：ASRock X79 Extreme9 VGA：ASUS ROG Matrix HD7970 HD：Kingston SSD NOW+ 64G POWER：Antec HIGH CURRENT PRO 1200W COOLING：CPU水冷+GPU原廠空冷 作業系統:WIN7 X64 SP1 效能測試(解析度除3DMARK外，若無特別標示的話，均為1920*1200) 3DMARK 01 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-10.jpg PCMARK7 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-10-1.jpg 3DMARK 06 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-12.jpg 1920*1200 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-12-1.jpg 1920*1200 8AA http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-12-2.jpg 3DMARK VANTAGE http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-13.jpg 3DMARK 11 P模式 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-14.jpg X模式 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-14-1.jpg STREET FIGHTER4 Benchmark http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-15.jpg 8AA http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-15-1.jpg MHF Benchmark http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-16.jpg MHF Benchmark 絆 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-16-1.jpg BIO5 Benchmark DX9 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-17.jpg DX9 8AA http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-17-1.jpg DX10 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-18.jpg DX10 8AA http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-18-1.jpg DEVIL MAY CRY4 Benchmark DX9 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-19.jpg DX9 8AA http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-19-1.jpg DX10 1600*1200 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-20.jpg DX10 1600*1200 8AA http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-20-1.jpg Final Fantasy XIV Benchmark High http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-21.jpg Final Fantasy XIV Benchmark Low http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-22.jpg HEAVEN BENCHMARK 2.5 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-23.jpg Tesselation Extereme http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-23-1.jpg 異形戰場 Benchmark http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-24.jpg STALKER Call of Pripyat DirectX 11 Benchmark http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-25.jpg 4AA http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-25-1.jpg 4AA+Tesselation http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-25-2.jpg Lost Planet 2 Benchmark DX9 TESTA 1920*1200 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-26.jpg 8X MSAA http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-26-1.jpg Lost Planet 2 Benchmark DX9 TESTB 1920*1200 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-27.jpg 8X MSAA http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-27-1.jpg Lost Planet 2 Benchmark DX11 TESTA 1920*1200 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-28.jpg 8X MSAA http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-28-1.jpg Lost Planet 2 Benchmark DX11 TESTB 1920*1200 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-29.jpg 8X MSAA http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-29-1.jpg CINBENCH R10 X64 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-30.jpg CINBENCH R11.5 X64 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-31.jpg Furmark Benchmark http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-32.jpg DirectComputeBenchmark http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-33.jpg COMPUTE MARK http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-34.jpg 顯示卡整機功耗及溫度表現 燒機溫度 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/HD7970-32-1.jpg GPU待機溫度約在35度，燒機15分鐘最高溫度約在75度， 均熱管搭配加大版渦輪風扇表現不錯，算是有效控制GPU的溫度， 另外風扇採自動溫度控制，噪音值也尚在可以接受的範圍!! 當然也可以手動控制，取得比較好的溫度表現。 預設系統待機功耗 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/_DSC7257.JPG 整機約103.8W Furmark 1.92燒機全機功耗 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/_DSC7262.JPG 整機約350.1W，看來AMD ZeroCore Power技術效用有一定程度的發揮。 這次測試平台設定待機功耗 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/_DSC7251.JPG 整機約141W Furmark 1.92燒機全機功耗 http://picx.xfastest.com/wingphoenix/VGA/AMD/HD7970/_DSC7256.JPG 整機約522.4W 小結 話說這張HD7970為目前最強單GPU(無雙)單卡顯卡王者，一點也不為過， 公版的HD7970，硬體規格比起HD6970提升了不少，搭載高達3G的GDDR5， HD7970預設即採用的GPU時脈高達925Mhz， 就目前來說，以效能來論斷，單卡之王確實目前氣勢無人可及， 就顯示卡核心而言也是首款採用28nm製程技術的GPU， 確實是勢術均勝的一張顯示卡，預期在下周1月9日時，使用者可以買到HD7970， 屆時市面上的HD7970仍是AMD公版的設計為主， 這張AMD HD7970採用6+8PIN 雙PCI-E電源設計以滿足供電的需求， 整體效能可說是相當優越，以單GPU產品來說可說是鮮無對手， 記憶體頻寬採用384bit記憶體，及搭載3G GDDR5記憶體容量的配置， 以目前高階遊戲需求來說可算相當足夠， 另外擁有頂級的遊戲效能當然這種等級的卡性價比不會太好 (換句話說就是貴啦，目前預期價位是$549，新台幣約16K)， HD7970屬於AMD在DX11的顯示技術的新一代加強產品，讓需要新顯示技術 (PCI Express 3.0 匯流排介面，搭載 AMD GCN 架構、 AMD ZeroCore Power 與 AMD Eyefinity 2.0)的視野震撼，不怕小朋友的負擔重的等級消費族群的選擇之一， 能享受當代最高階的單GPU遊戲卡的效能， HD7970可說是在NVIDIA GTX580下代顯示卡出來前單GPU的王者， 以上測試提供給各位參考， 單/雙/三/四卡的HD7970 CrossFireX測試敬請期待台客兄的燒卡(?)表演!! -- --
