作者GrafRaphael (拉斐爾伯爵)
看板MRT
標題[情報] 中捷藍線BT11軌道標公開閱覽
時間Sun Jun 7 13:53:49 2026
連結：
https://reurl.cc/O6KDv9
閱覽期間：115/6/5~115/6/9
軌道工程圖說：

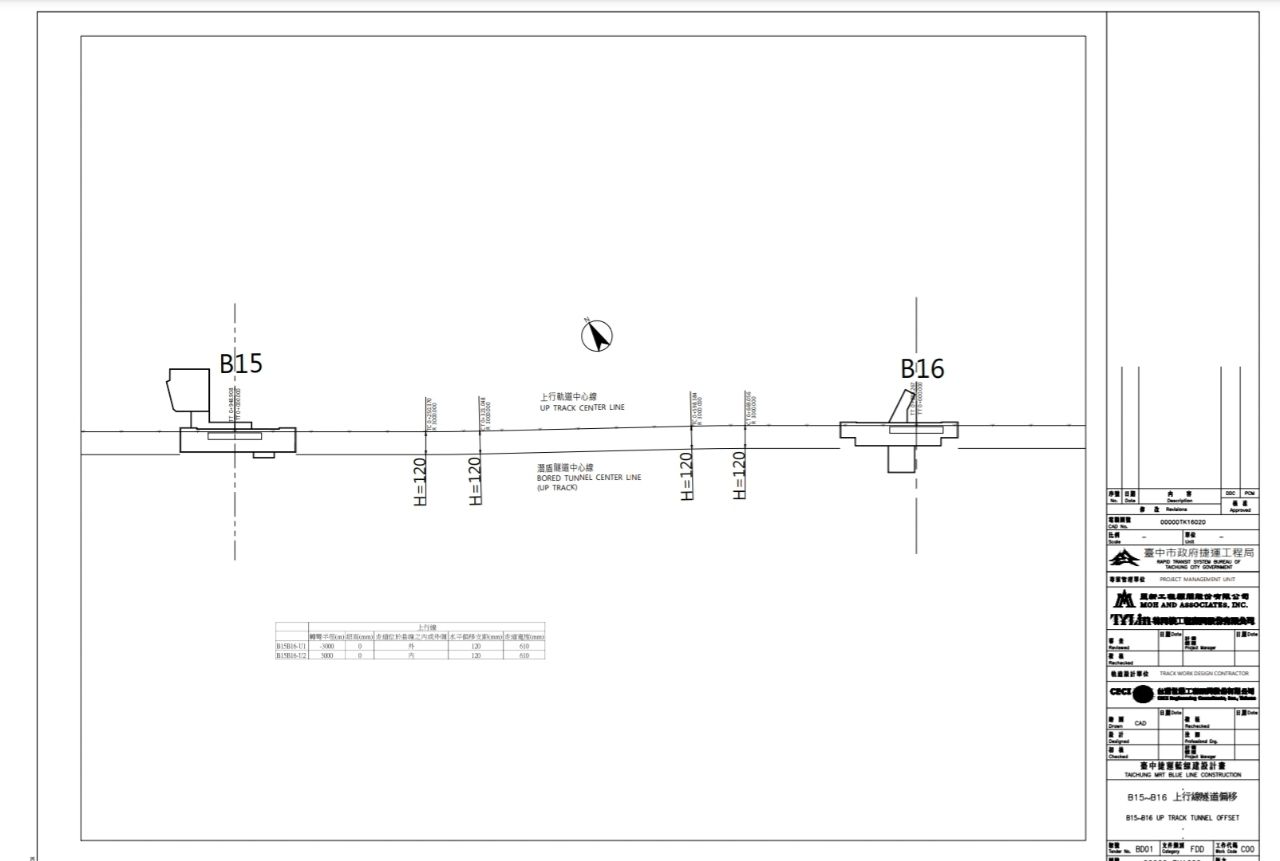

可以看出B15與B16已改採寬站設計，B15西移至東興路/漢口路與精誠路/太原路之間，新
出口有緊鄰長榮桂冠酒店，另一出口位於南側人行道上，緊鄰精明一街商圈，且不再以原
忠明國小地下道位置作為捷運出口
https://i.mopix.cc/GfLNGT.jpg

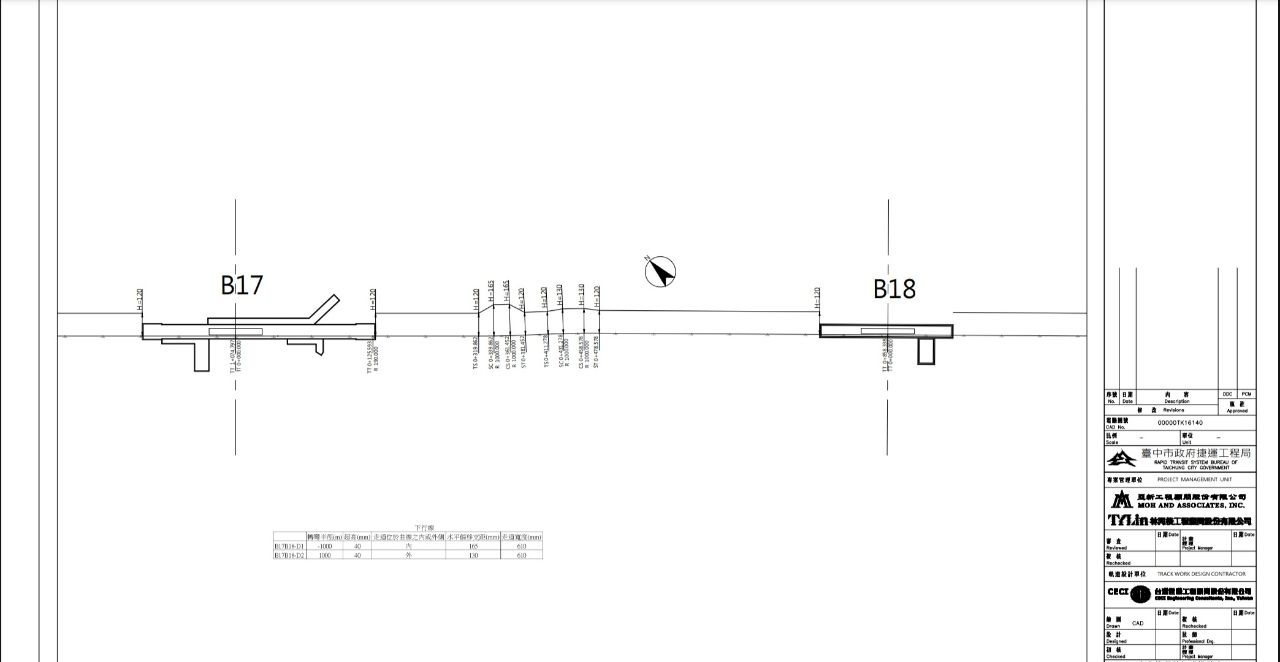

B16站體也有西移，原本草悟道位於站體西側，西移後站體中央為草悟道位置，出入口位
置數量不變。明挖車站施工位置不會佔據消防局出入口，也離金典酒店較近，但公車專用
道站體得在施工期間移除
https://i.mopix.cc/2TPMSf.jpg

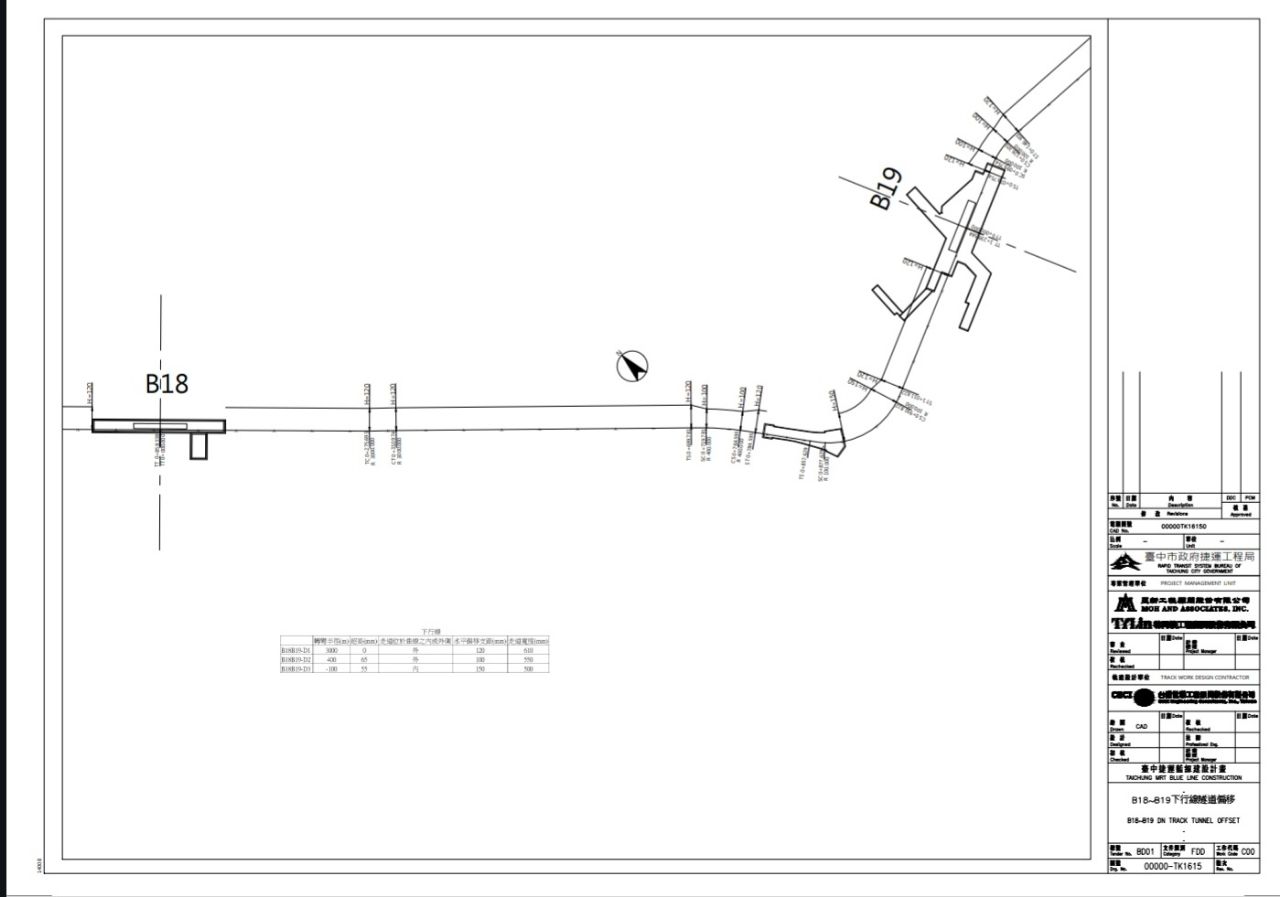

B18B19之間的藍橘線聯絡軌明挖工程則位於台灣大道一段的站前位置
https://i.mopix.cc/0sFrZs.jpg

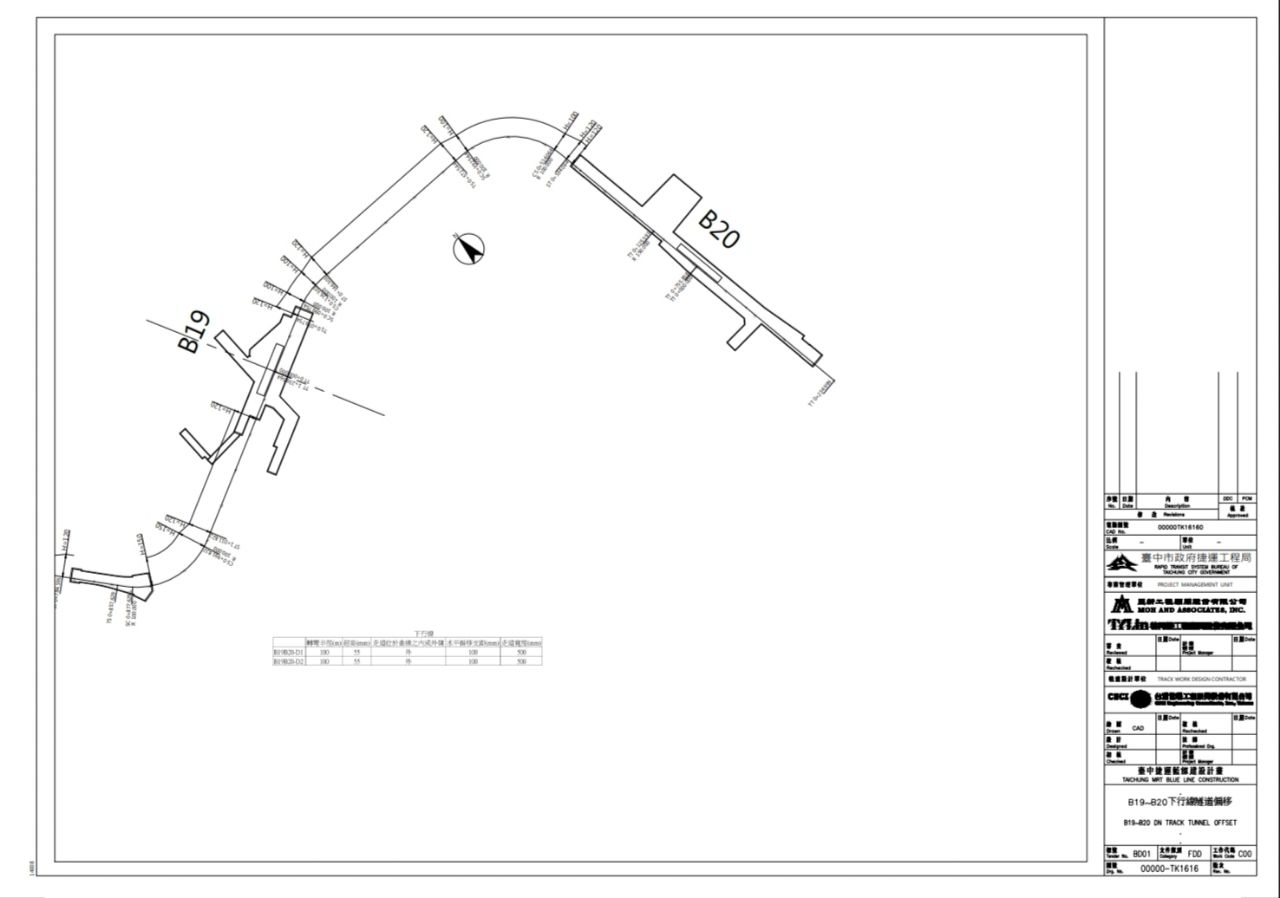

B20站體較長，設計四個出口
https://i.mopix.cc/PByIg9.jpg
B15與B16涉及站體位置微幅挪動，且B18開挖深度減少，B19開挖深度改變，仍可能需要辦
理環差
由於BD03細設標 未完成，因此該版本的軌道工程圖說，站體詳細內容只放到B14，從目
前的資料無法得知B15以後是否有地下街規劃

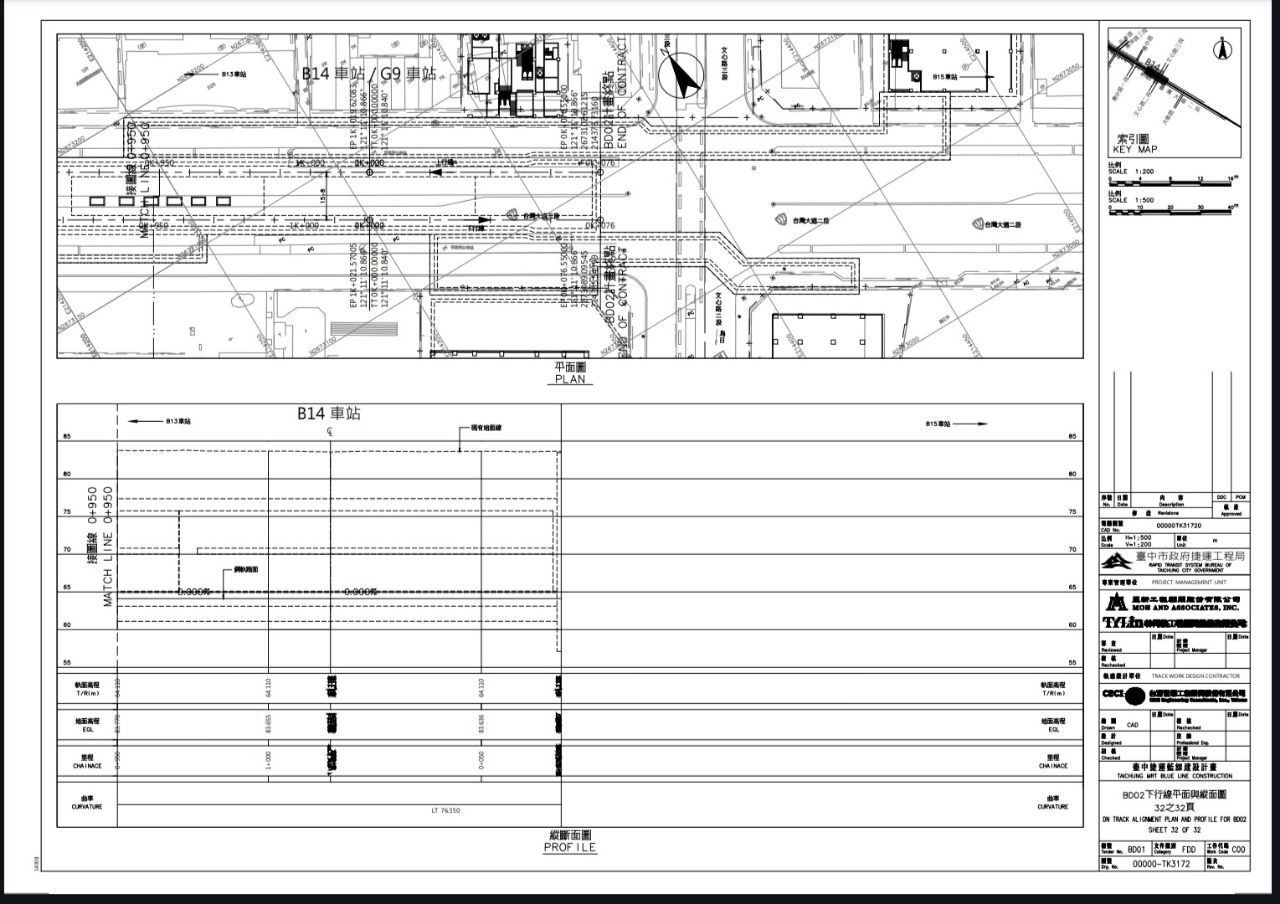

B14站體西側確定在袋狀軌上有地下街規劃，也已納入細部設計。目前規劃B14站體有五個
出口，文心路西側有G9-1、台灣大道北側聯開大樓出口、南側市政府旁的草皮出口，文心
路東側則南北兩側各設置一個出口，南側出口緊鄰國泰置地廣場
https://i.mopix.cc/HSadYh.jpg

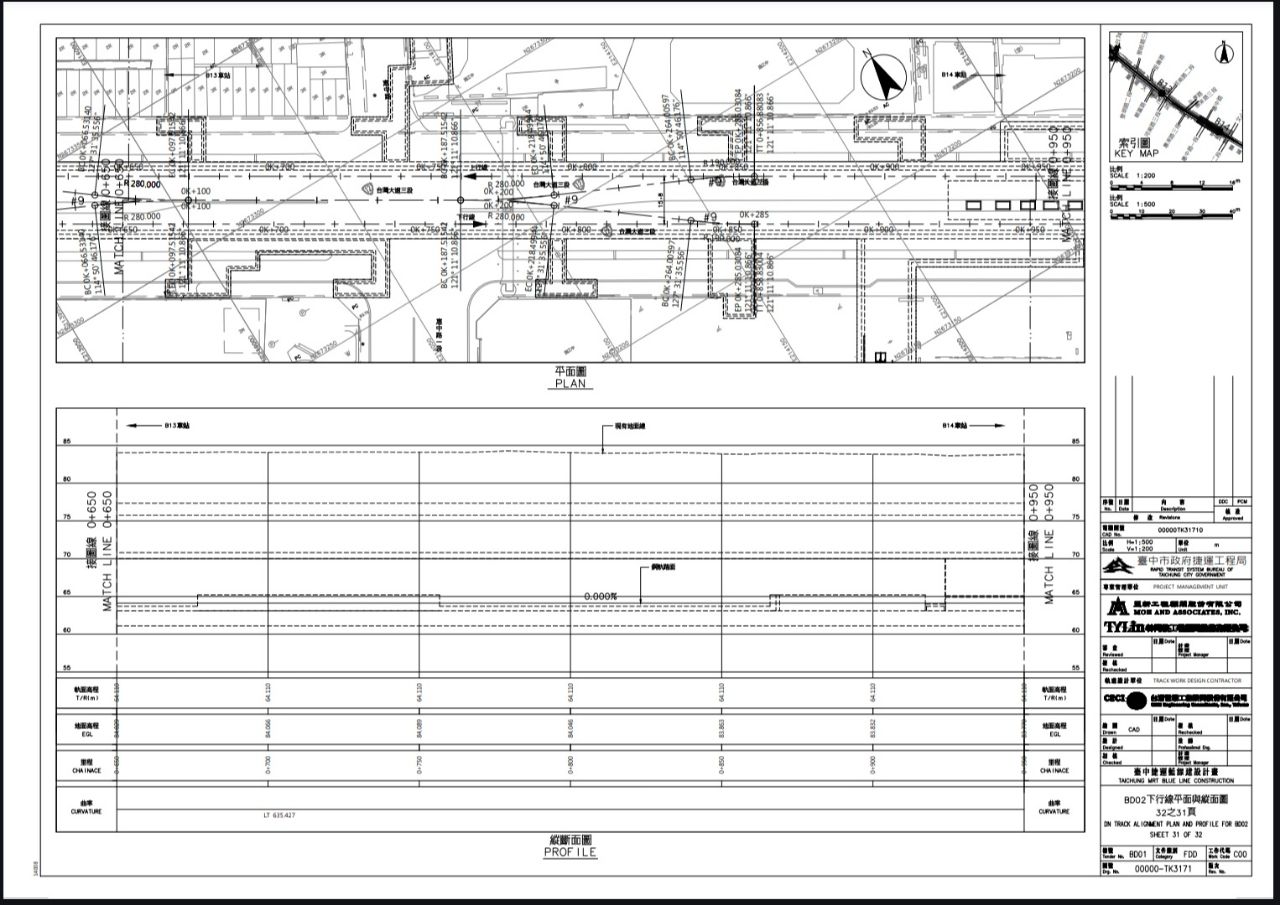

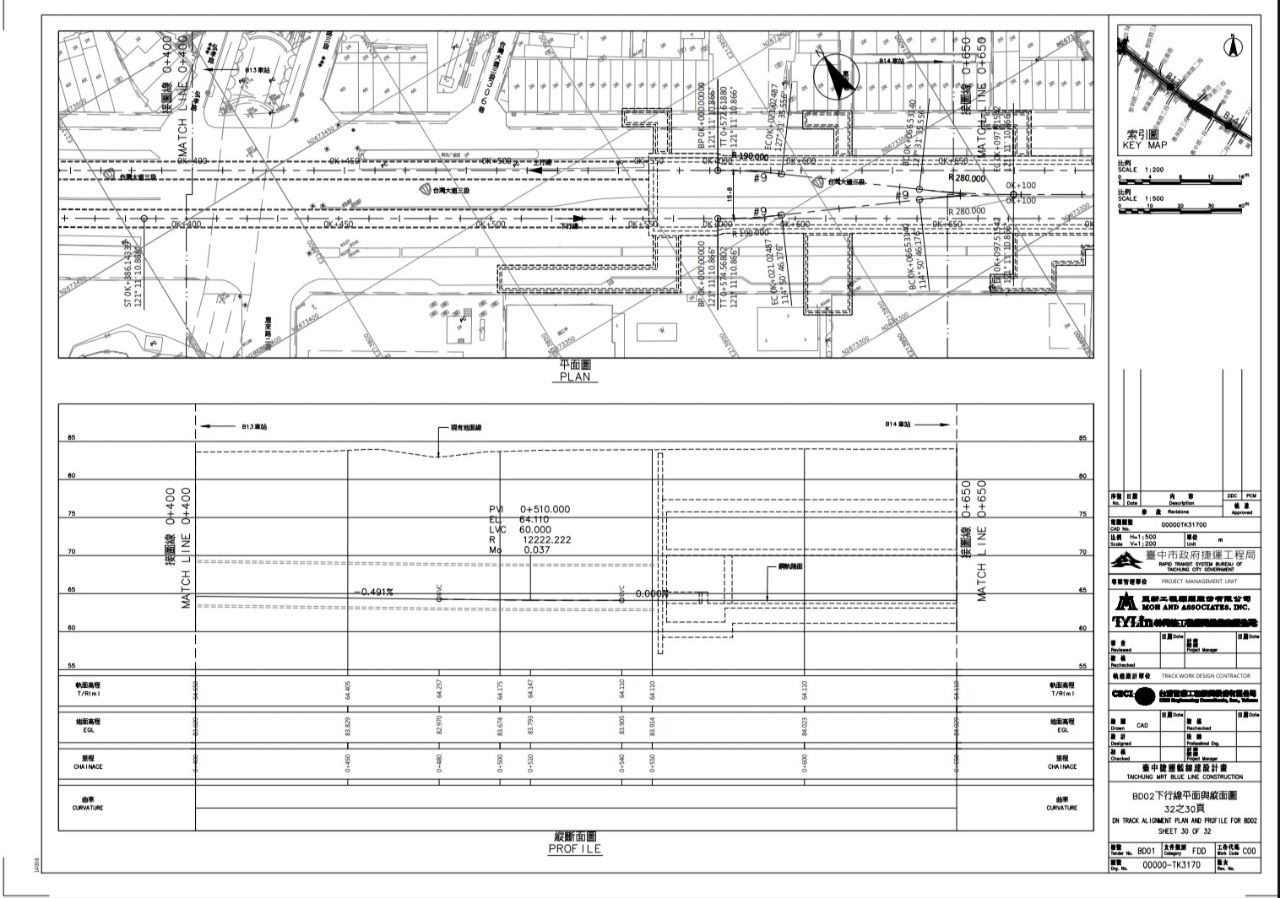

袋狀軌上設置的地下街有14個出口（北側8個、南側6個）
https://i.mopix.cc/tSeYFf.jpg
https://i.mopix.cc/ug3NKX.jpg
南側最西端的出口位於新光與允將台灣之鑚之間，南側第二西端的出口位於大遠百北棟及
興富發惠國段90地號之間
目前的時程預定：
BC12 BT11公告 -> BD02 03完成期末報告 -> BC11開工 -> BC21(B8B9之間的地下隧道及
機廠聯絡線隧道) 公告 -> BC22公告
(經費用罄，只夠蓋B9站體) -> BC23公告 -> 修正
計畫通過 -> BC31公告 -> BC32公告
車輛的部分，從細部設計的車站剖面圖也能看出月台70公尺長，由於B18改成平行潛盾隧
道，受限於車站寬度，列車最寬寬度只能設計為2.8公尺。如果採用三節車，平均每一節
車廂長度為22.8公尺

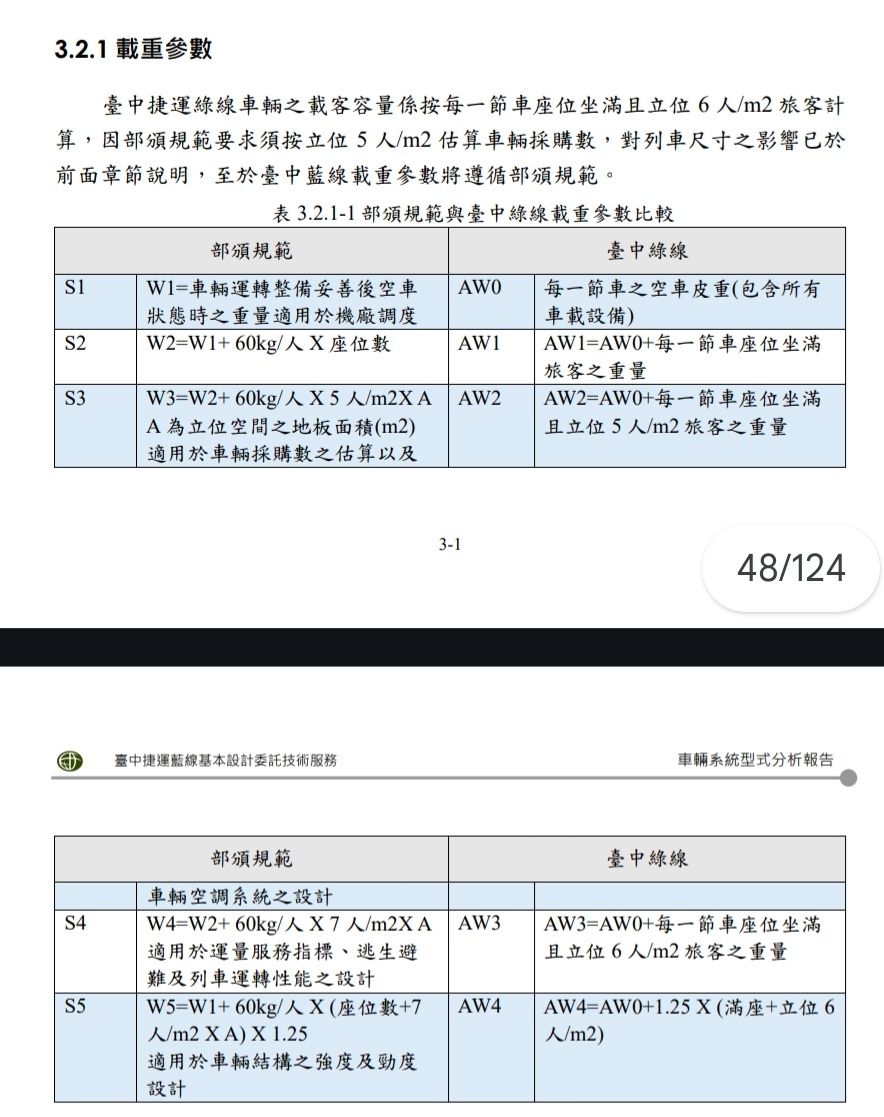

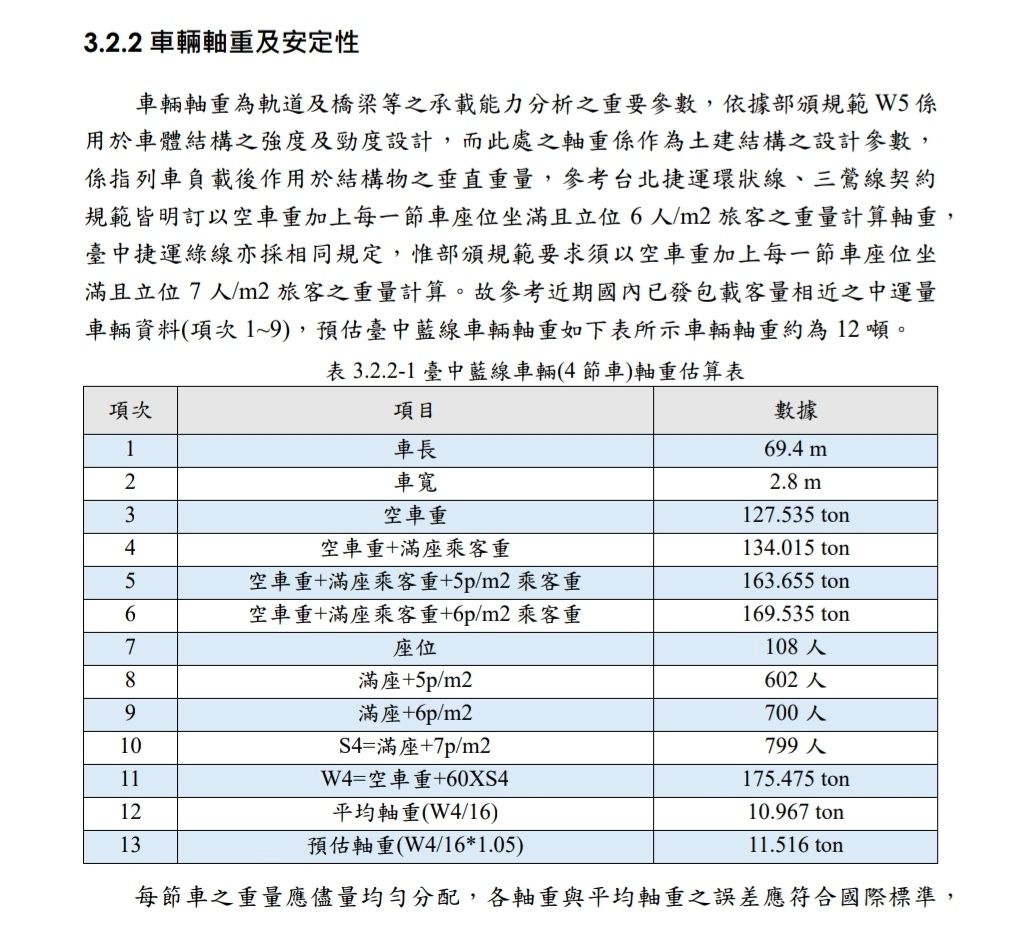

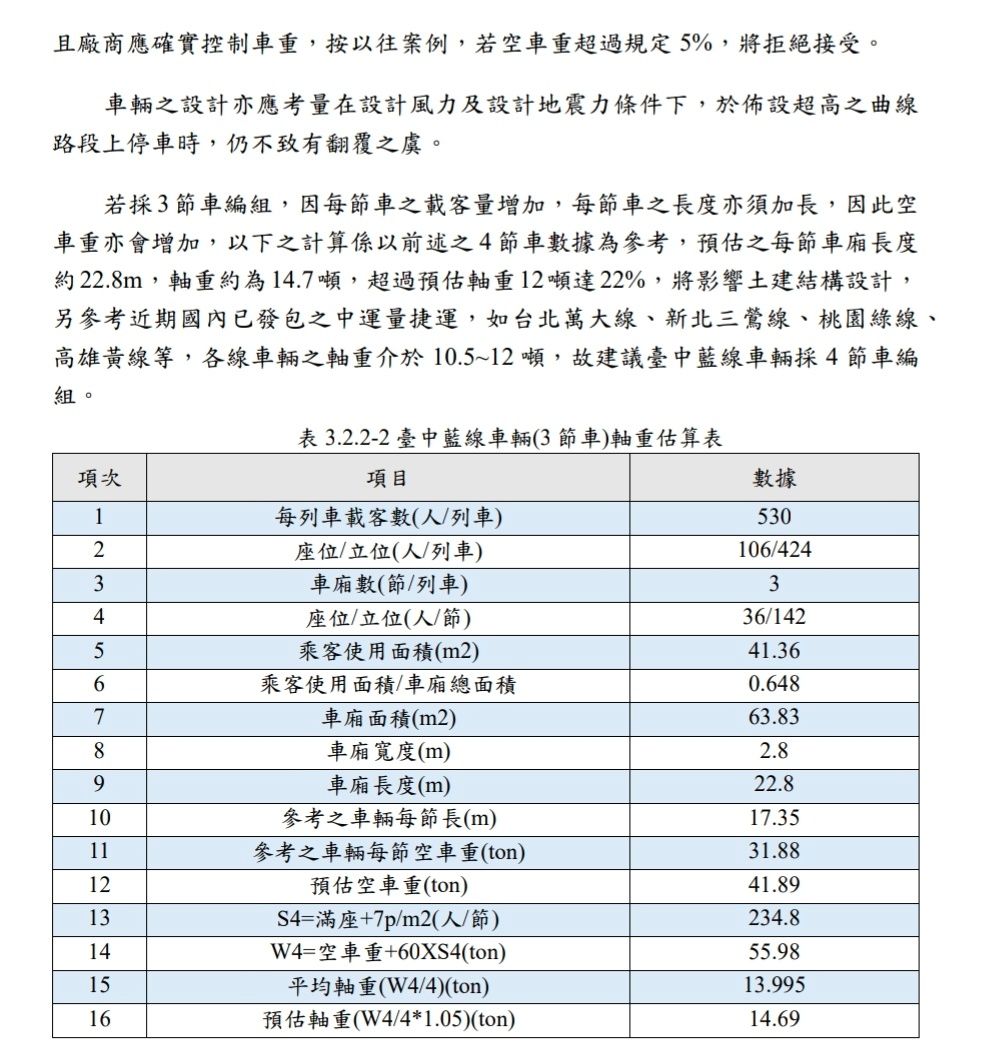

之前基本設計的資料也有提到，三節車的軸重可能超重，建議採用四節。但我不清楚最後
仍然採用三節的原因
https://i.mopix.cc/ptFE7s.jpg
https://i.mopix.cc/0D0Pi5.jpg
https://i.mopix.cc/Av3BWD.jpg
--
※ 發信站: 批踢踢實業坊(ptt.cc), 來自: 42.79.196.112 (臺灣)
※ 文章網址: https://webptt.com/m.aspx?n=bbs/MRT/M.1780811633.A.C0A.html
1F：→ el1901: 應該有B19月台層的圖說06/07 14:03
2F：推 Howard61313: 感謝，這個資訊很重要06/07 14:09
3F：→ el1901: 晚點來下載圖說研究一下，我有個大膽的想法。06/07 14:13
4F：推 YoCheng: 有幾站的站體只用長方形表示06/07 14:24
5F：推 Howard61313: 3樓，我等不及了，快端上來罷（指大膽的想法 06/07 14:29
6F：推 a20731: Bc12閱覽完 已經丟上去招標了 06/07 15:02
※ 編輯: GrafRaphael (42.79.230.198 臺灣), 06/07/2026 15:03:50
7F：推 xxavier2014: 哇！地下街06/07 15:07
8F：推 pololo61201: 哇 06/07 15:42
9F：推 Howard61313: 圖號000000-TK2198 06/07 17:33
11F：→ Howard61313: B19站用島式月台06/07 17:33
12F：→ Howard61313: 有點可惜 06/07 17:34
14F：→ valamaas: AQG0-A6fYewogSxRD4ZnVYAWSjv2LOR13xFhiZYQQIux8F40eSJJ06/07 18:00
15F：→ valamaas: gD8UQe6uGjv6rvLzxyHz&slof=106/07 18:00

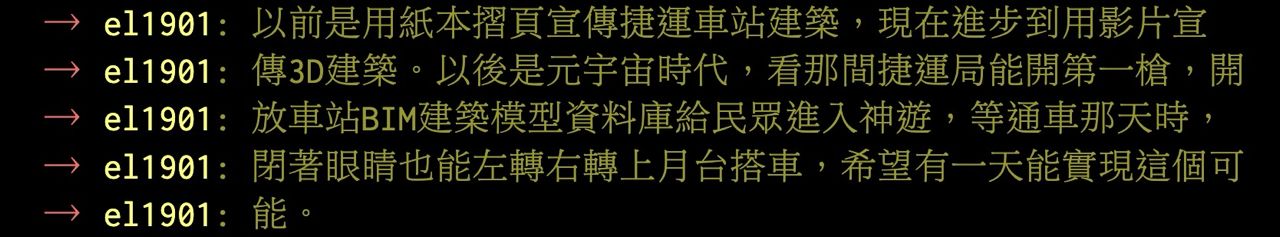

16F：推 el1901: 台中應該要吹噓他開了第一槍別家捷運局還沒做過的事06/07 21:46
是指？
19F：→ el1901: B20尾軌段06/07 21:55
※ 編輯: GrafRaphael (42.79.230.198 臺灣), 06/07/2026 21:57:08
21F：→ el1901: 給你AVI就知道是謎片檔，那BIM的謎片檔？答案就在圖片中 06/07 22:09
22F：推 coffeemilk: 我還以為地下街是議員才在爭取，原來早已經畫圖了！ 06/08 00:05
23F：推 hoyunxian: 想說能不能先蓋到市政府？ 06/08 12:29
這樣當然比較好，或是高架段先進行測試，通車的時間不要跟B9~B14差太多

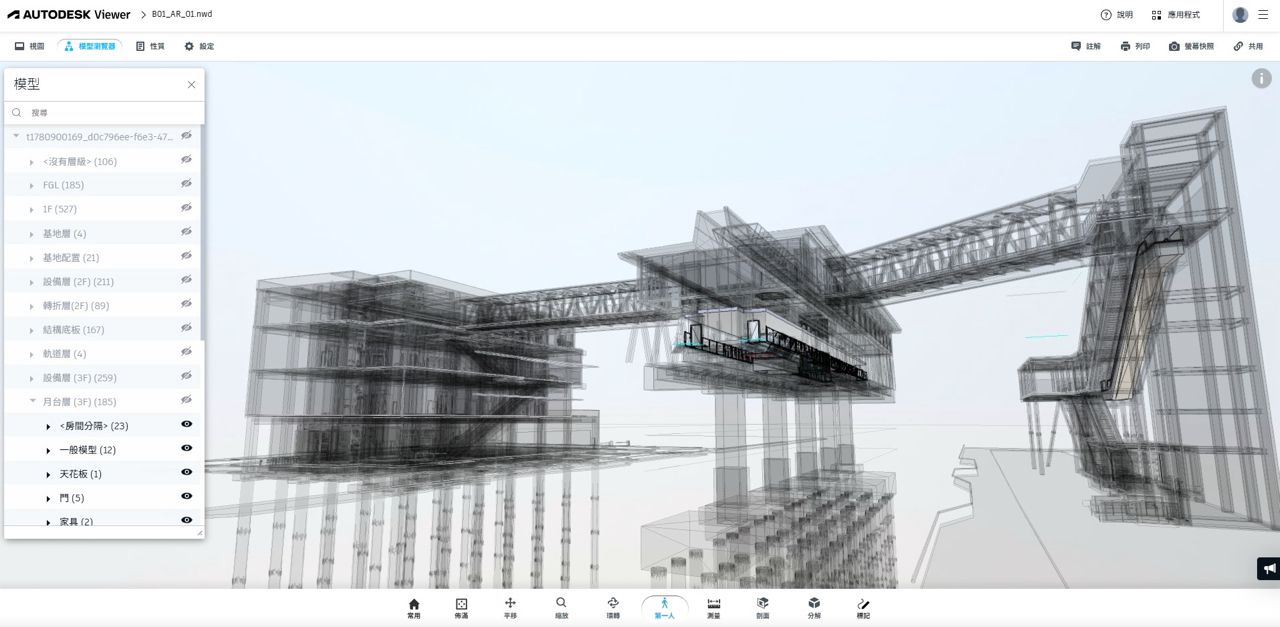

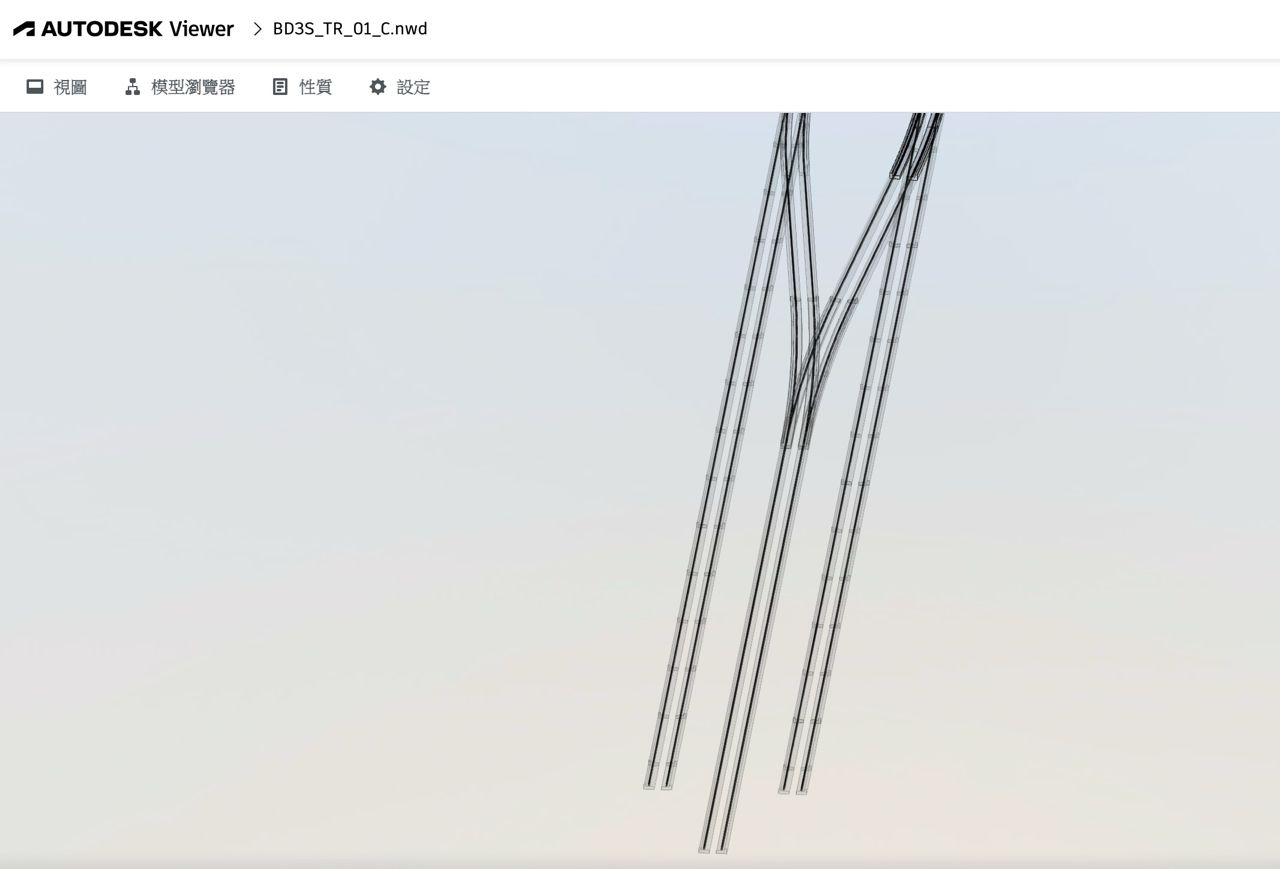

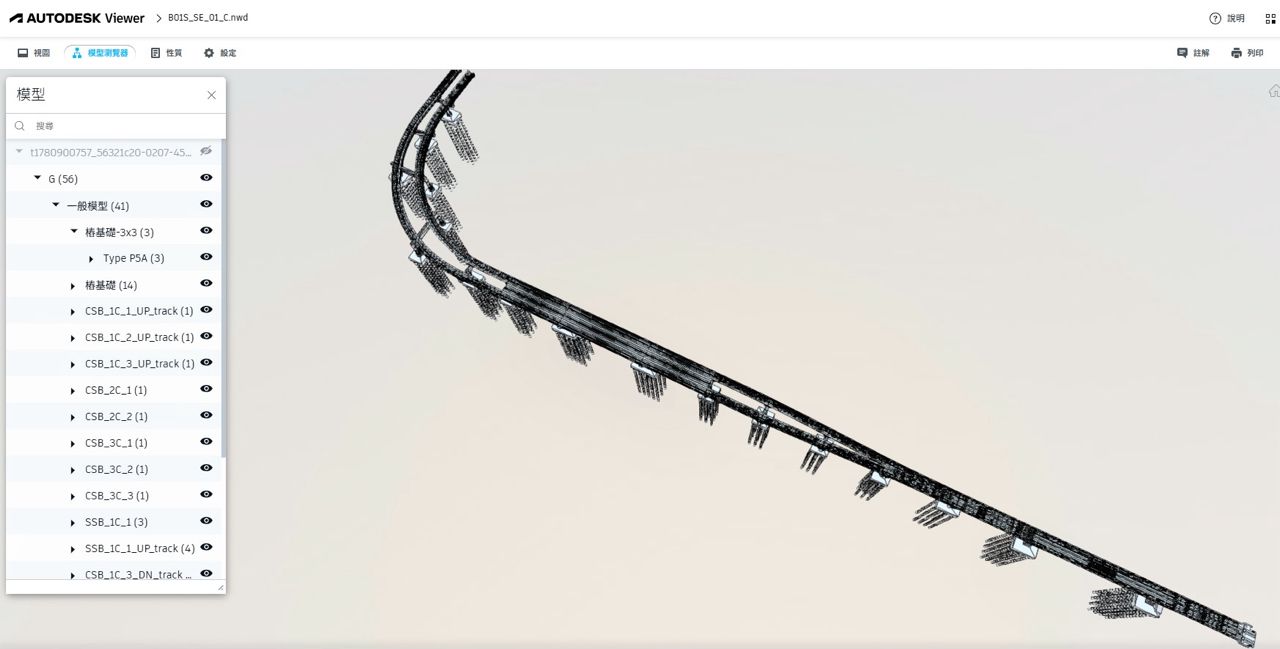

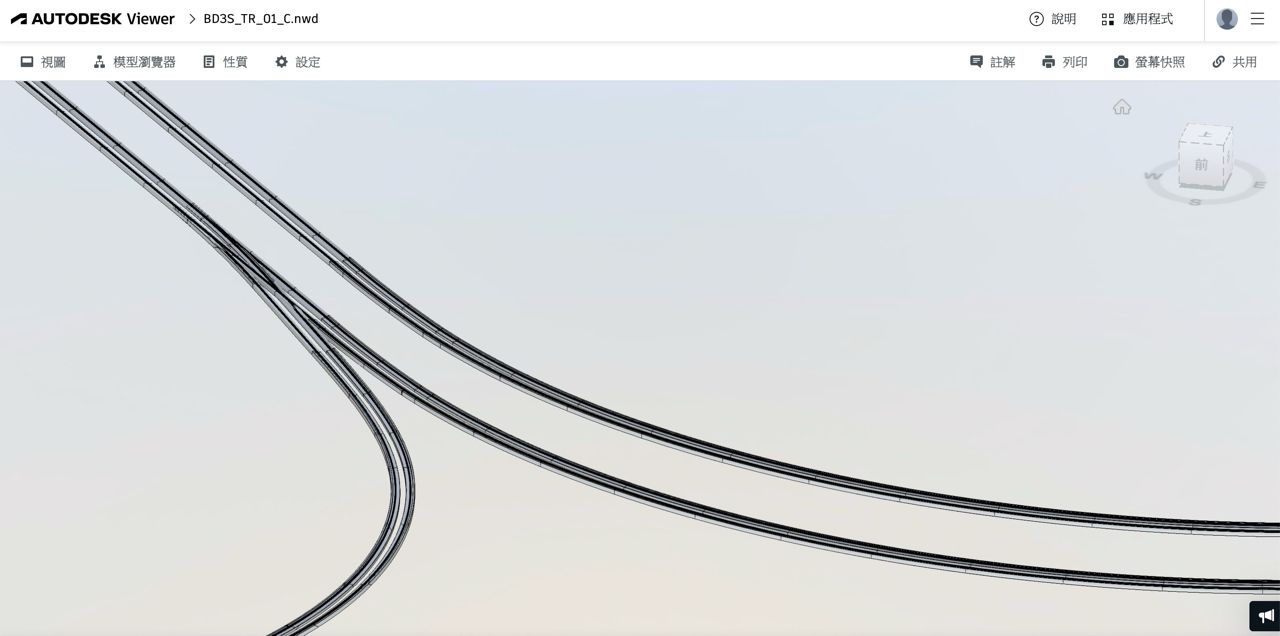

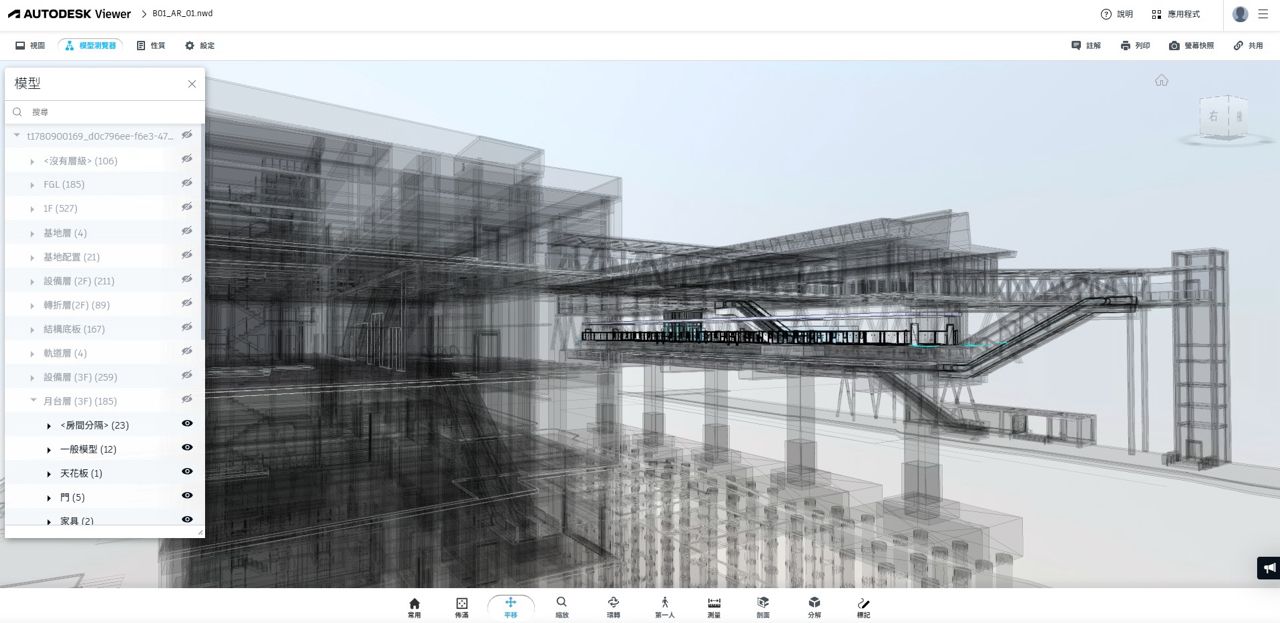

27F：→ el1901: 所有BIM模型都在招標文件內，想用什麼角度檢視都可以。 06/08 14:48
28F：→ el1901: 大家要繼續期待後續標案出來，不用在靠平面圖憑空想像了 06/08 14:59
29F：→ el1901: 以後大家想討論哪裡，模型圖切出來都有 06/08 15:01
不錯欸，不知道B19站長什麼樣子，以及月台門數量
圖片裡看起來車廂並沒有將月台長度全部用完
※ 編輯: GrafRaphael (36.229.180.42 臺灣), 06/08/2026 15:08:55
※ 編輯: GrafRaphael (36.229.180.42 臺灣), 06/08/2026 16:17:55
30F：推 cheng1990: 地下街怎麼不一次蓋到秋紅谷以後一定會後悔 06/08 22:34
31F：→ GrafRaphael: 其實地下街是隨著地下袋狀軌上方的空間附贈的，而惠 06/08 23:27
32F：→ GrafRaphael: 來路底下有惠來溪箱涵06/08 23:27
33F：→ GrafRaphael: B16已經西移，或許可以考慮跟美村路地下道連通，但可 06/08 23:28
34F：→ GrafRaphael: 能得二次施工 06/08 23:28
35F：推 koflll: 好奇BD02、03能在BC11開工前完成期末是在哪看到的資訊？ 06/09 14:35
36F：→ koflll: 也是在這個軌道標公開閱覽內提及的嗎？06/09 14:37

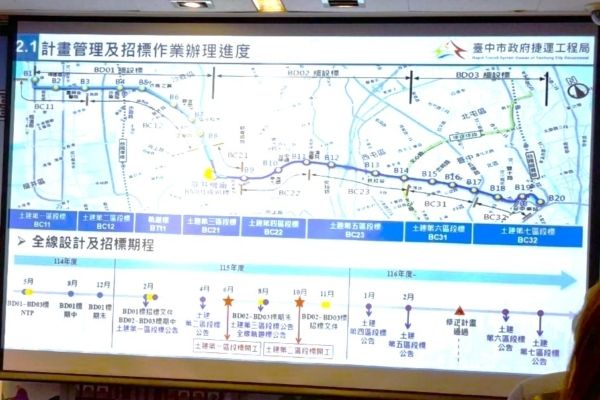

https://i.mopix.cc/vlx4Nh.jpg
在新聞找到的圖片裡。如果要在明年開始招標地下段，現在差不多就該完成地下段細部設
計了
※ 編輯: GrafRaphael (42.79.63.226 臺灣), 06/09/2026 15:06:34
37F：推 koflll: 謝謝 但現在地下段連期中審查的新聞都沒有 著實讓人擔心~ 06/09 15:13
