※ 引述《toroto520 (小吉)》之銘言：
: 請問這兩個東西是什麼 買的到替換件嗎

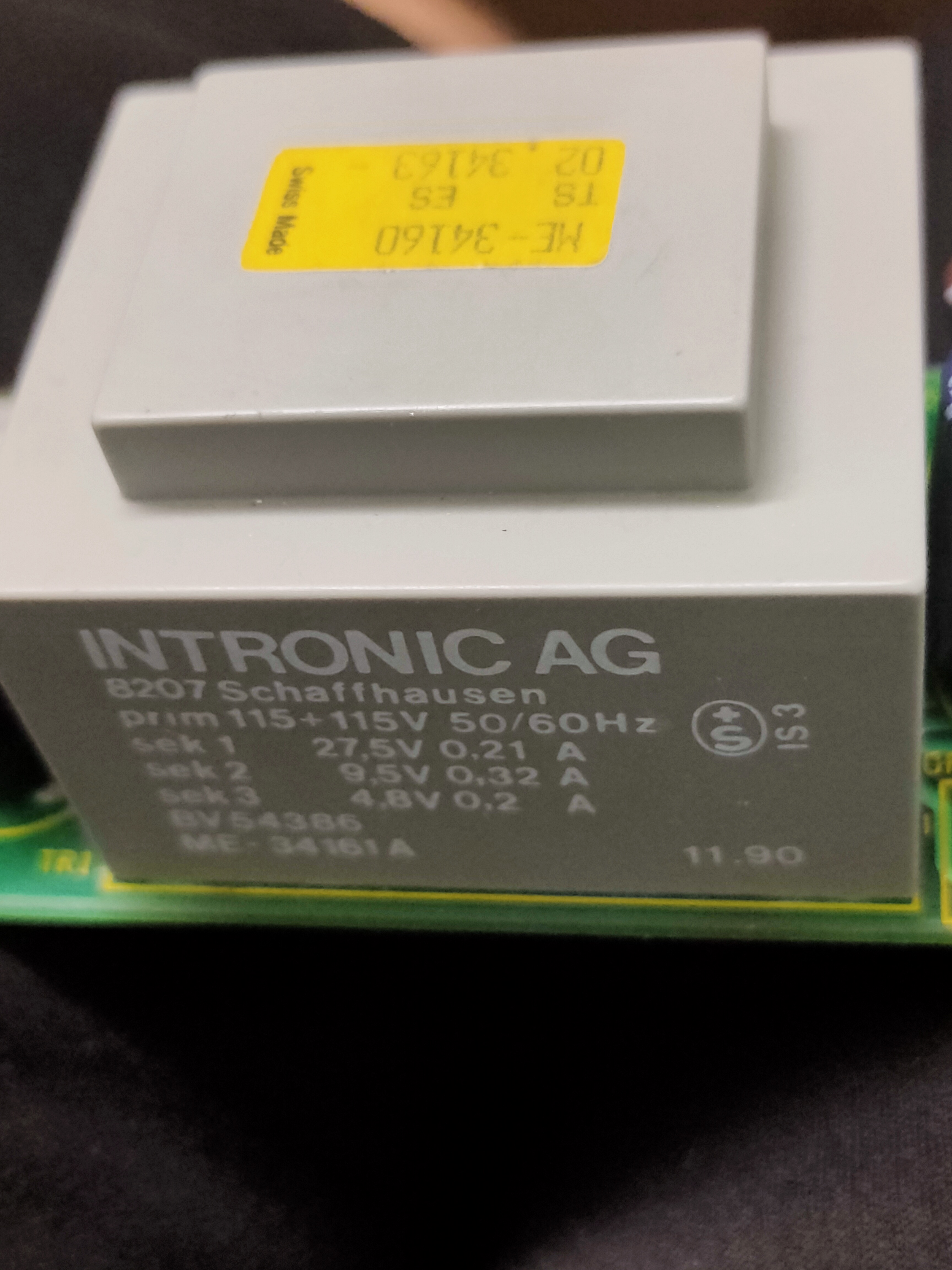

: 1.這個感覺像是變壓器的東西 上面標示的意思是什麼？有大大可以好心解答小弟的問題
: 嗎?
: prim 115+115V 50/60HZ
: sek 1 27,5V 0,21A
: sek 2 9,5V 0,32A
: sek3 4,8V 0,2A
: BV54386
: ME-34161A 11.90
: https://upload.cc/i1/2020/08/27/ocThF9.jpg

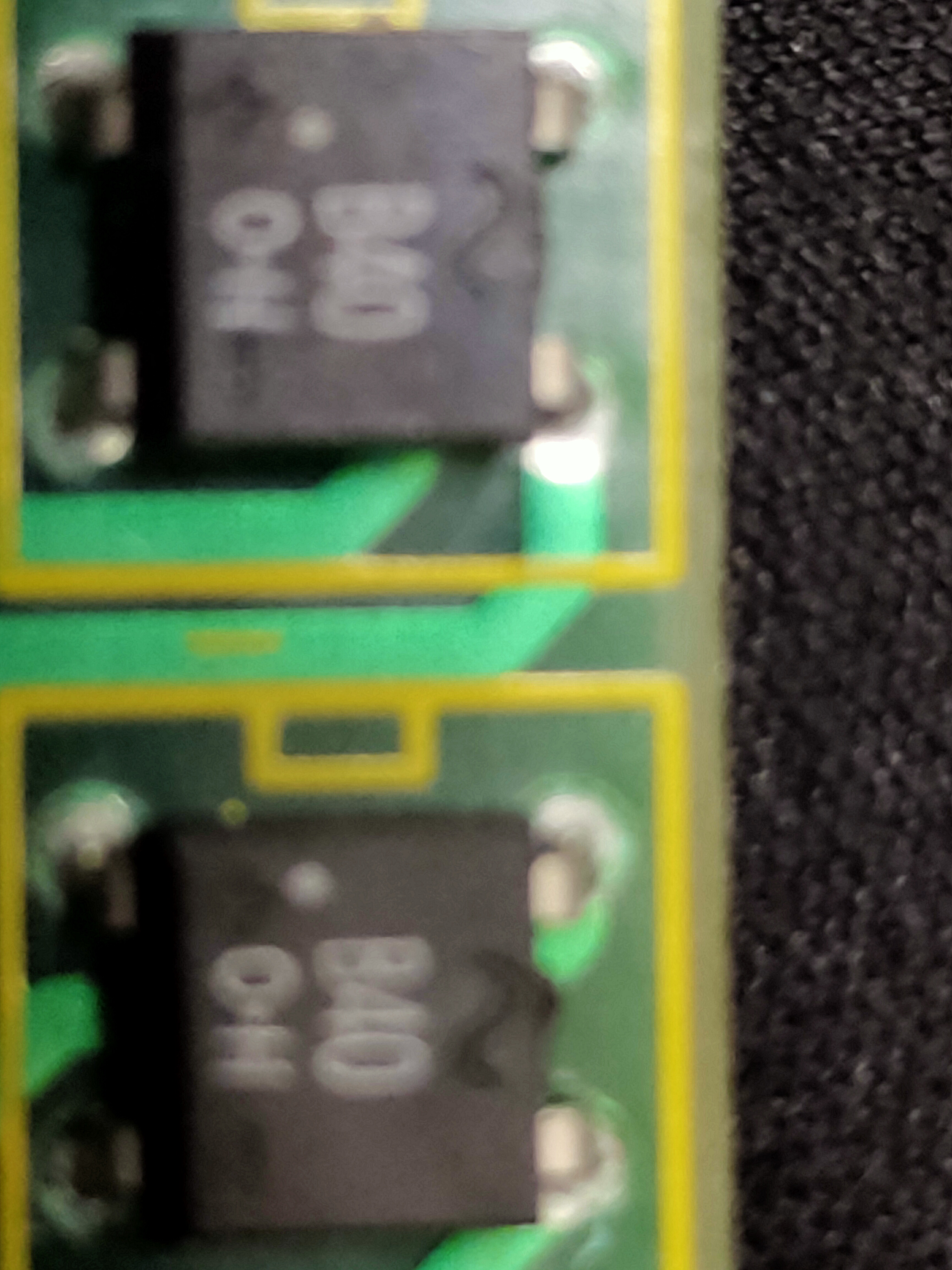

: 2.只看的到上面是B40 下面O.H 也不知道代表什麼意思
: https://upload.cc/i1/2020/08/27/A06GIM.jpg
: 麻煩各位大大的幫忙 感恩
先謝謝上次幫忙解答的大大們
這次我又有問題了
這是我在網路上找到 應該是一樣的PCB版 (因為我自己的已經被我搞得亂七八糟)
不太好辨識板子的電路走線了 就借用了網路上的圖片

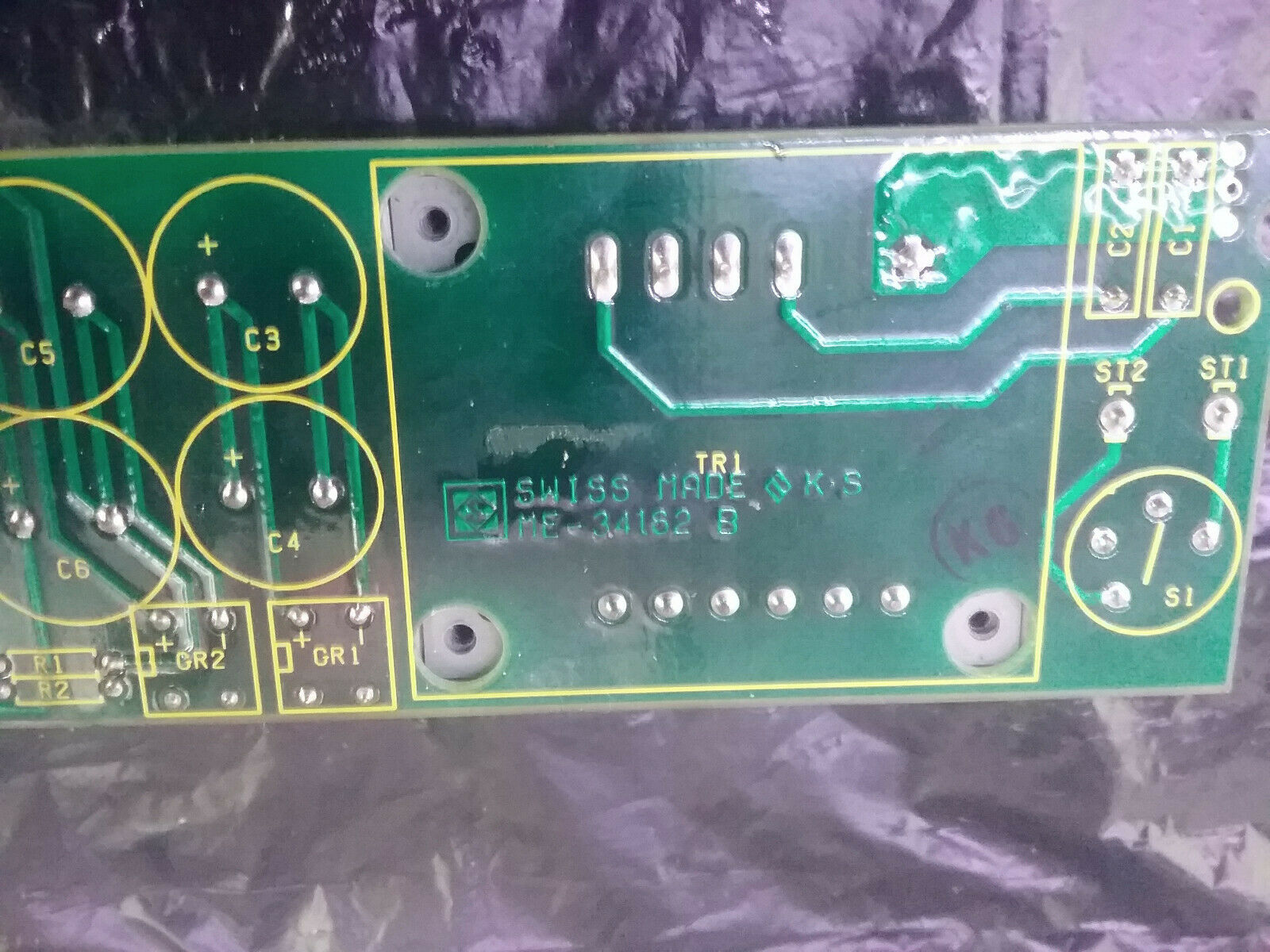

https://upload.cc/i1/2020/09/06/KszxfN.jpg

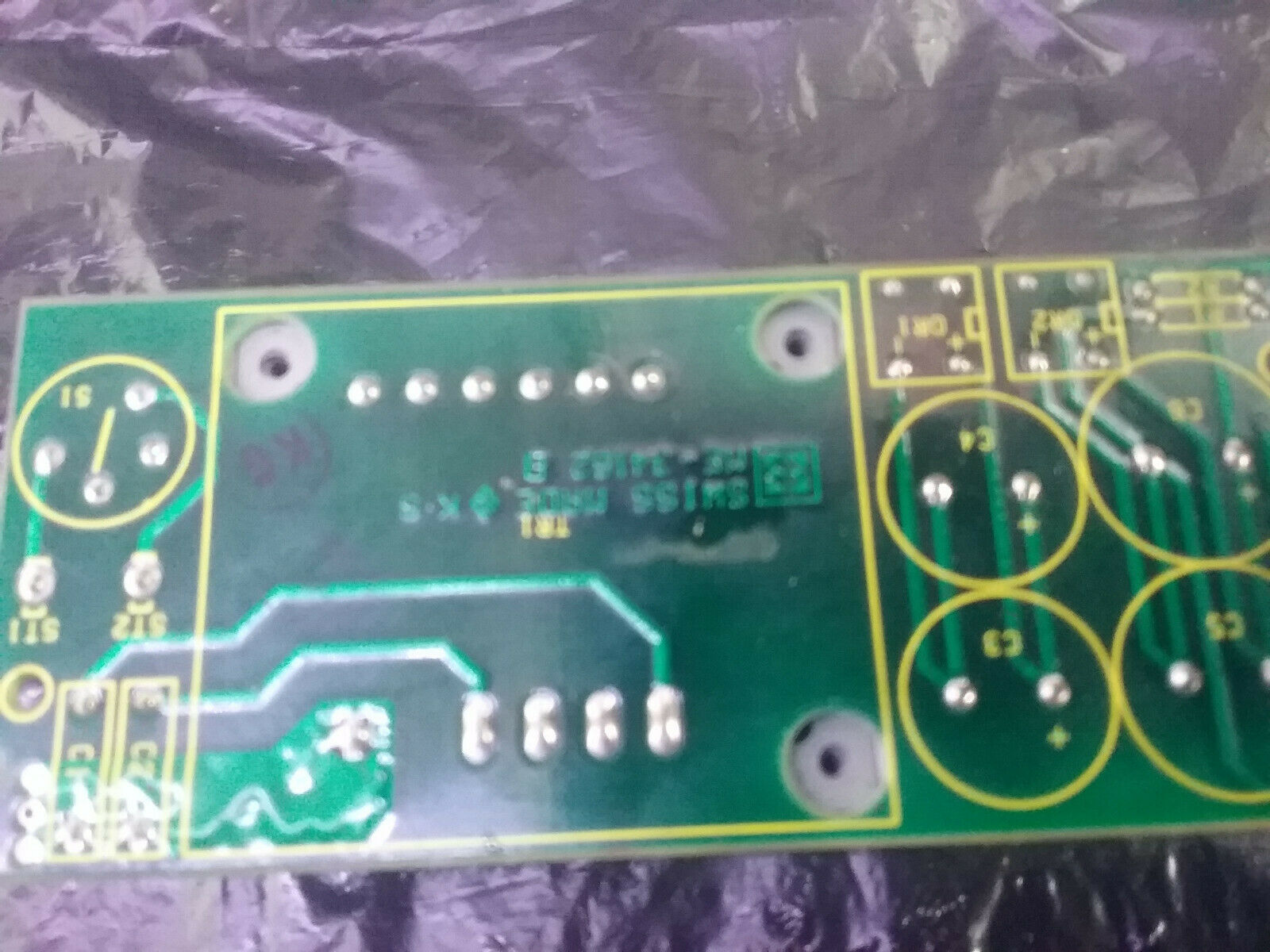

https://upload.cc/i1/2020/09/06/eFJ2k7.jpg

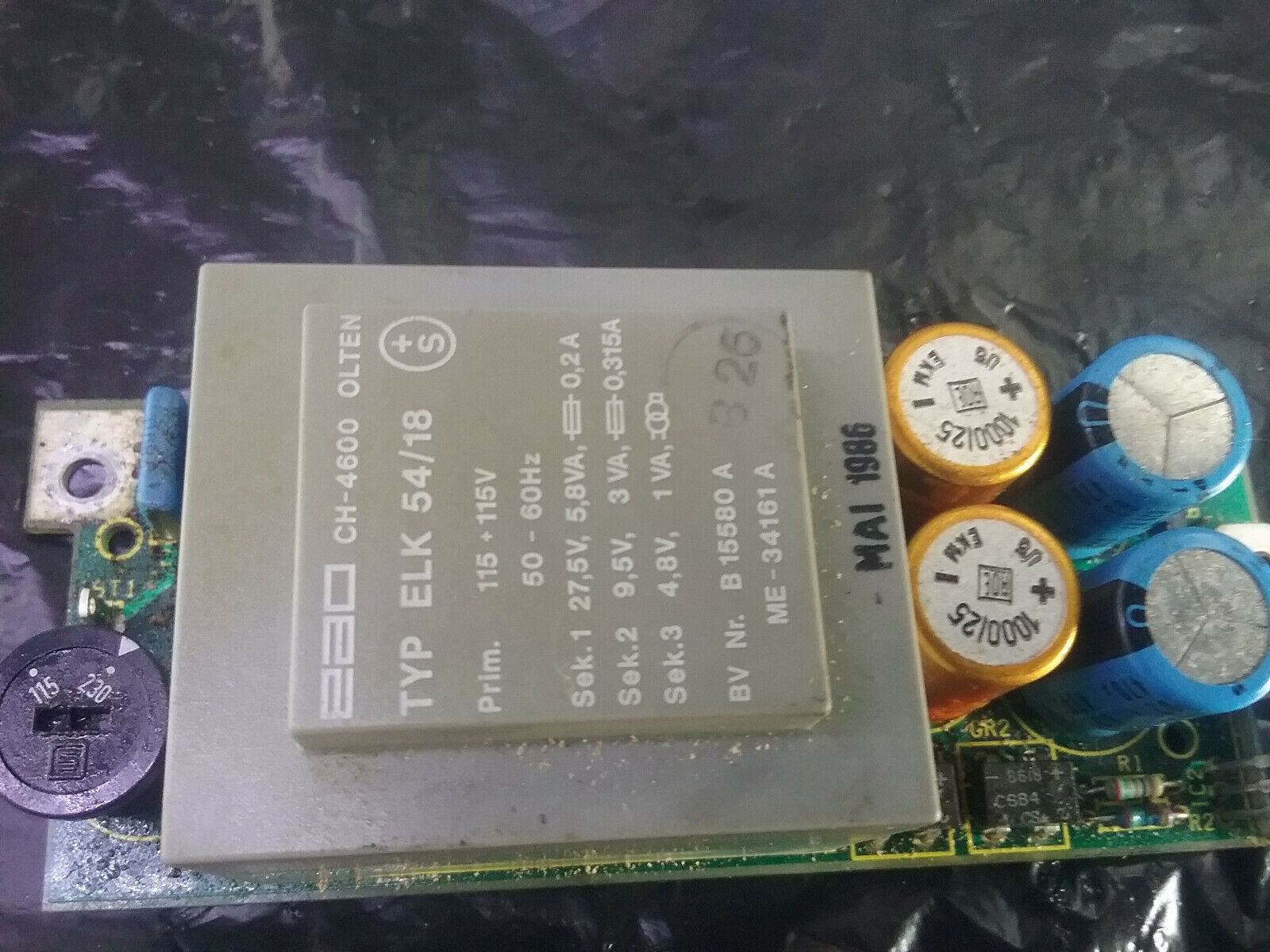

https://upload.cc/i1/2020/09/06/jylbo1.jpg

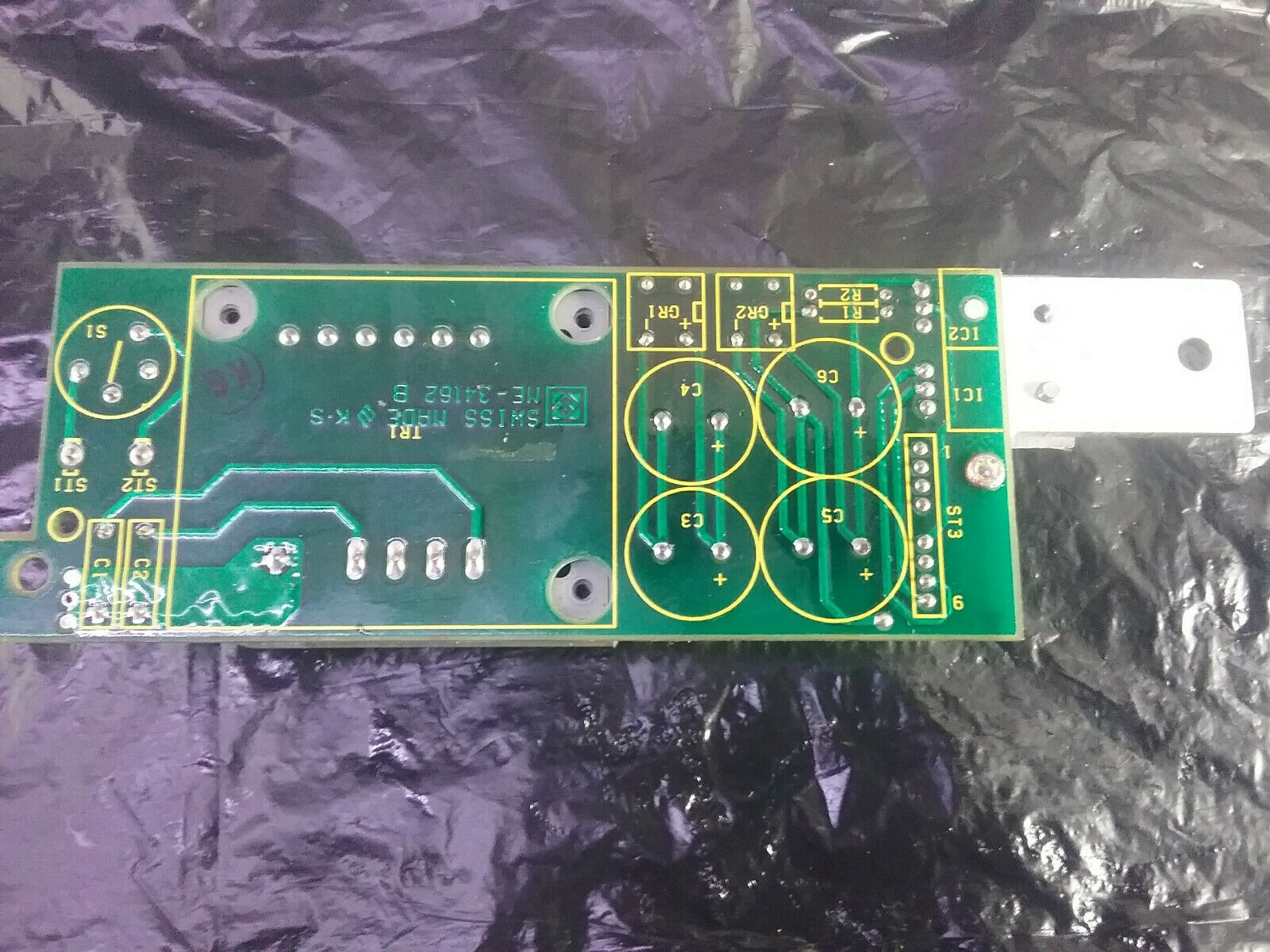

https://upload.cc/i1/2020/09/06/2ZDLAj.jpg

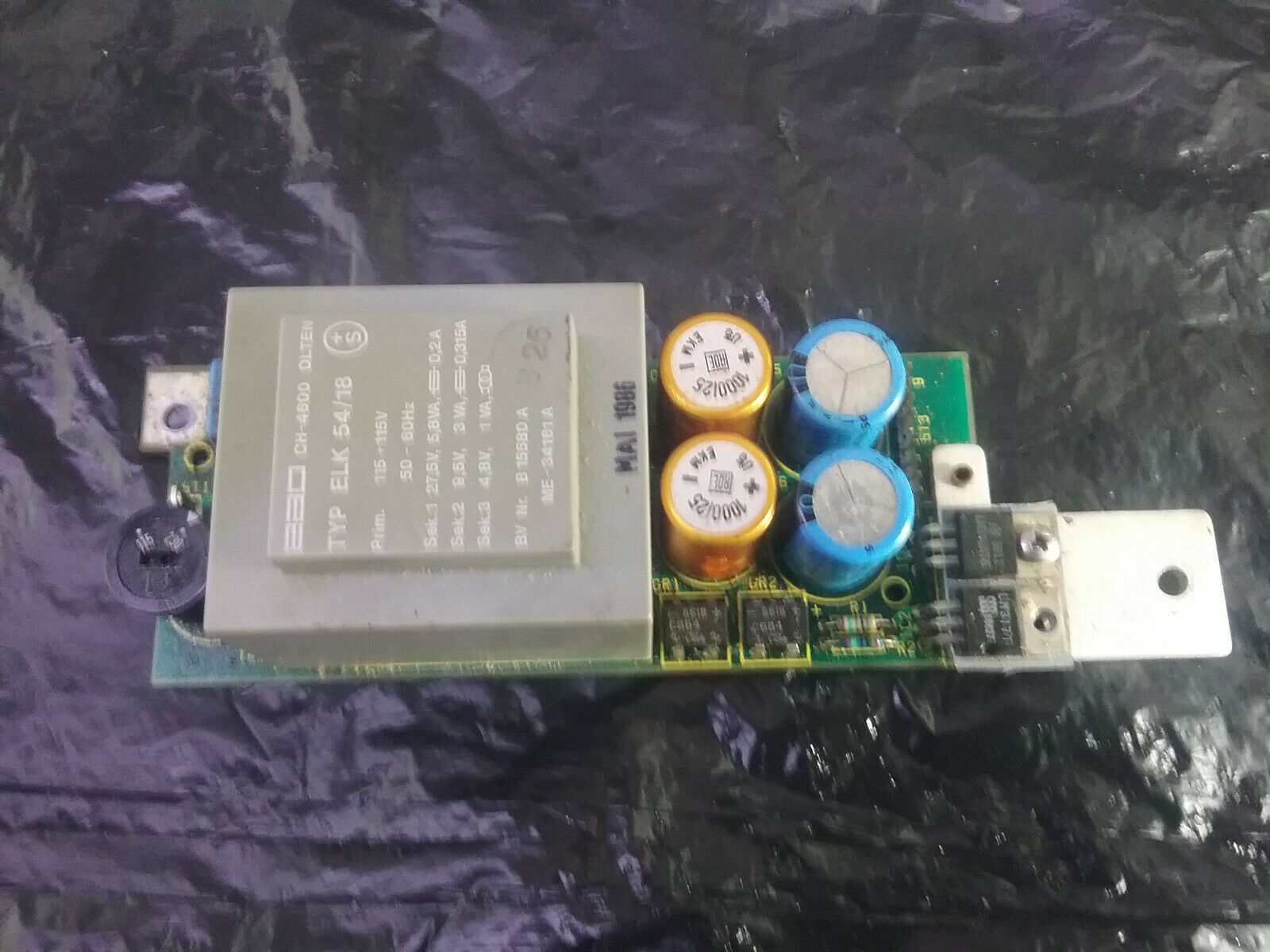

https://upload.cc/i1/2020/09/06/VZqe1t.jpg
問題1:我要怎麼樣確定這個變壓器是功能正常的呢
2:看電路圖C3 C4 跟 C5 C6 這兩組的電容都是並聯的狀態對嗎?
在路的情況下 比如說我對C3或者正負兩腳用三用電表進行電容值的量測
會得到的就是C3 C4 並聯的電容值(就是相加的電容值)對嗎?
--
※ 發信站: 批踢踢實業坊(ptt.cc), 來自: 219.91.75.3 (臺灣)
※ 文章網址: https://webptt.com/m.aspx?n=bbs/Electronics/M.1599389554.A.2F6.html
1F：推 HiJimmy: 1基本的就用三用電表，看有沒有斷線 有沒有層間短路 09/06 19:52
2F：→ HiJimmy: 2.對都是並聯 但是因為有橋整 直接量會不太準 09/06 19:53
3F：→ toroto520: HiJimmy大大我現在的疑問是那顆繞線變壓器 他是用黑色 09/07 10:57
4F：→ toroto520: 的膠(我猜是環氧樹脂)把線圈封在裡面露出來兩邊接點 09/07 10:57
5F：→ toroto520: 一側4 另一側 6腳 09/07 10:57
6F：→ toroto520: 4腳那1、2和3、 4電阻檔量出來是7x歐姆 6腳 那 分別是 09/07 10:57
7F：→ toroto520: 1跟2 3跟4 5跟6 0.3x 12.xx 0.2xx 歐姆 每組線圈跟別 09/07 10:57
8F：→ toroto520: 組線圈皆沒導通現在我是不知道他到底有沒有在動作 我 09/07 10:57
9F：→ toroto520: 要怎麼才能確定呢？還是得把線圈的隔離層破壞呢 我已經 09/07 10:57
10F：→ toroto520: 先用電表對橋式的交流輸入量測過 皆為0v 還是我的量測 09/07 10:57
11F：→ toroto520: 法是錯誤的呢？ 09/07 10:57
12F：推 HiJimmy: 電表檔位對嗎? 09/07 12:51
13F：→ toroto520: 我用AC V檔位側量橋式的交流輸入端 09/07 14:16
14F：推 HiJimmy: 可以考慮先用歐姆擋量測電容兩端阻抗，沒有過小 09/07 17:56
15F：→ HiJimmy: 就通電，用DC V檔，量電容兩端，看有沒有電壓 09/07 17:57
16F：→ HiJimmy: 以上須注意有沒有三防膠擋住，電表探棒尖一點，比較容易 09/07 17:58
17F：→ HiJimmy: 刺穿 09/07 17:58
18F：→ HiJimmy: 按照你給的的數值，我懷疑是後級故障導致電壓上升不了 09/07 17:59
19F：→ toroto520: 電容兩端有電壓 但是很低 不到1V 09/08 13:10
