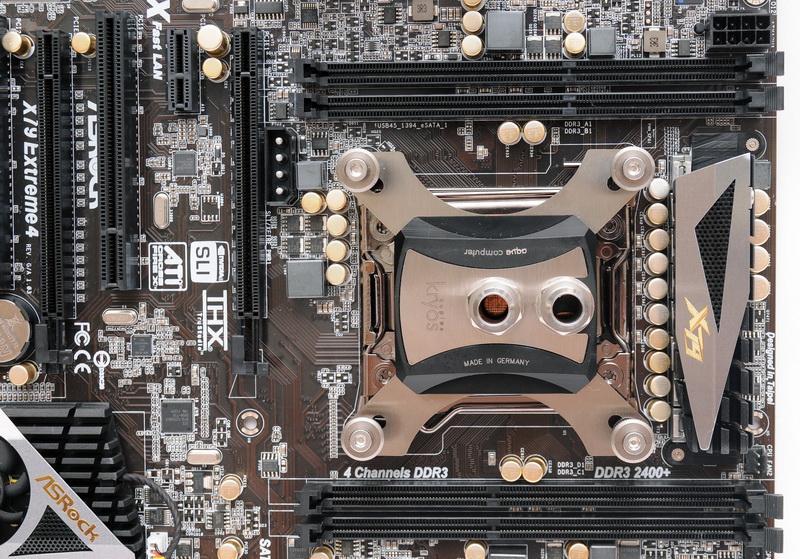

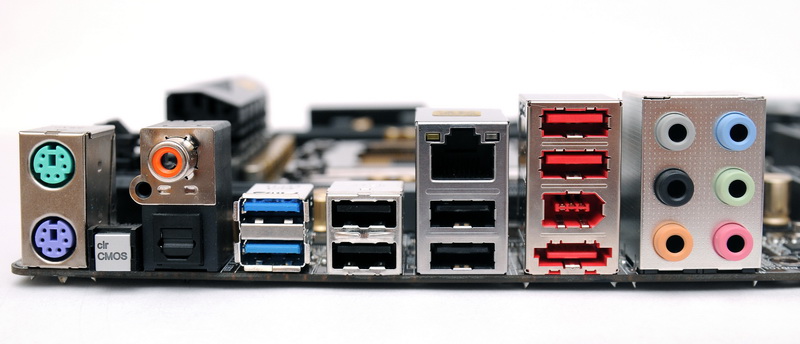

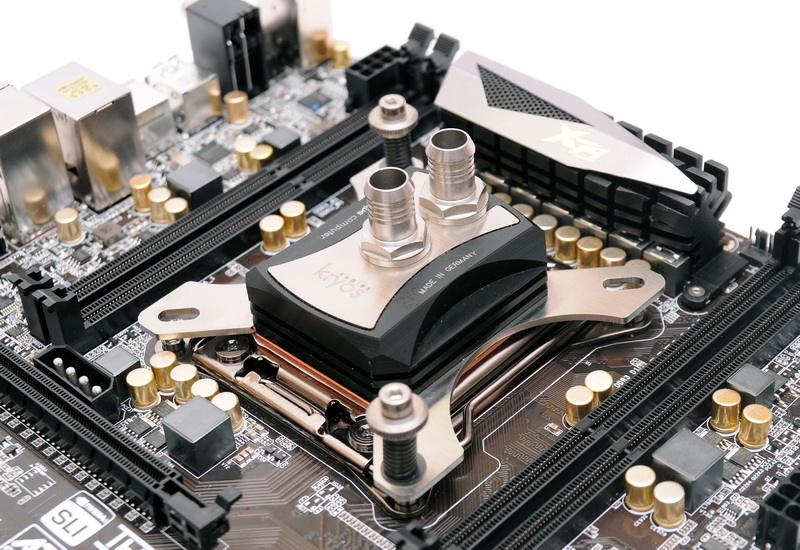

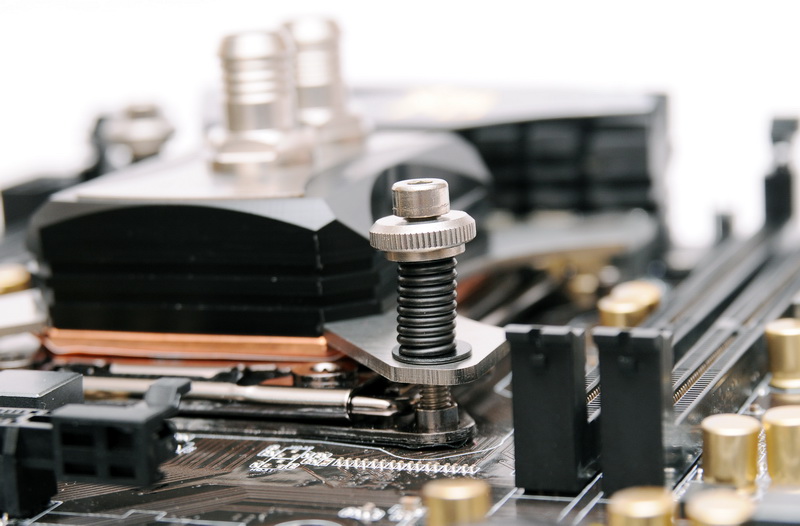

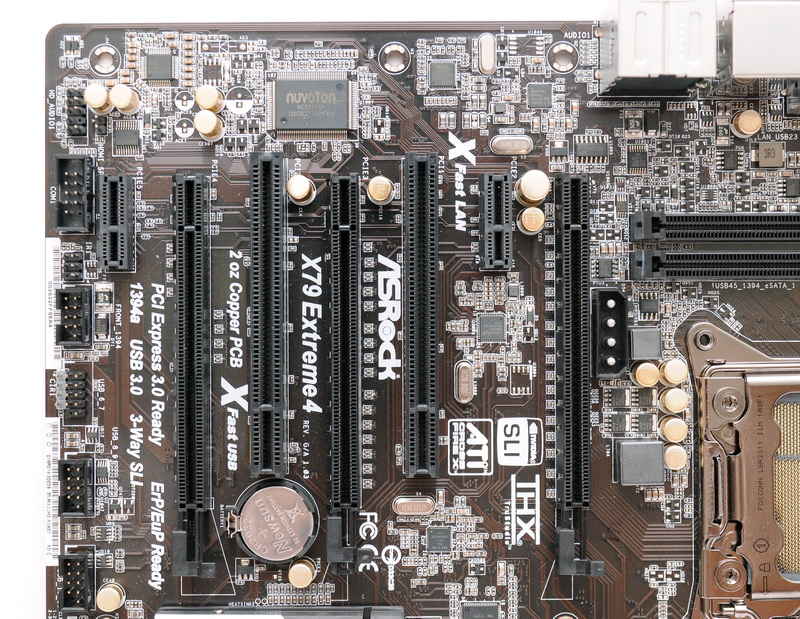

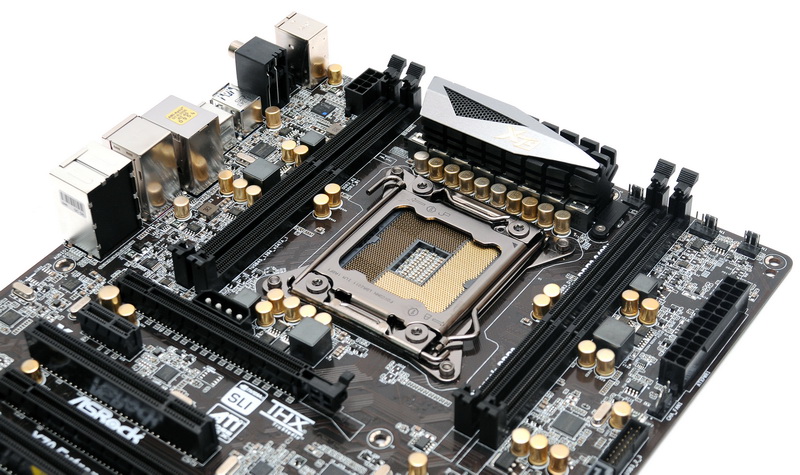

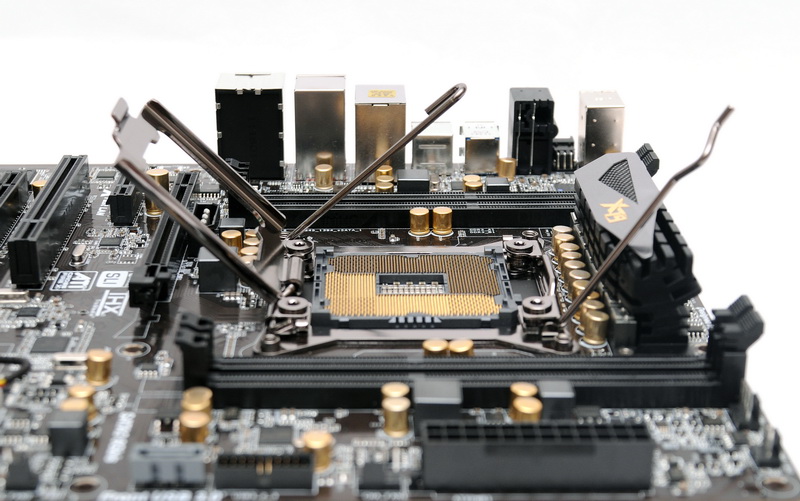

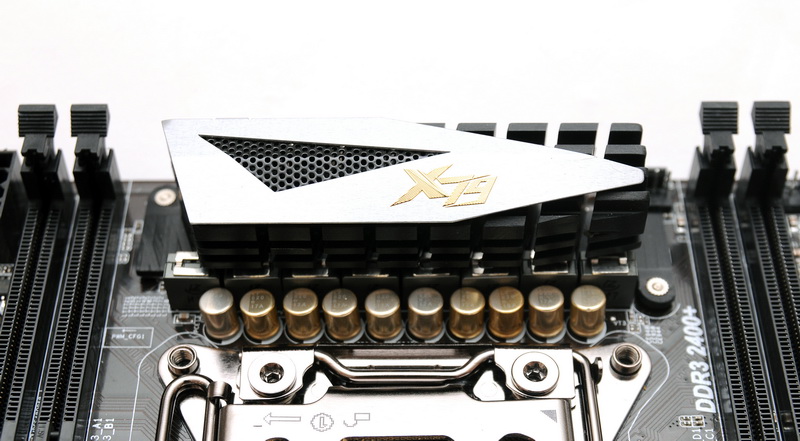

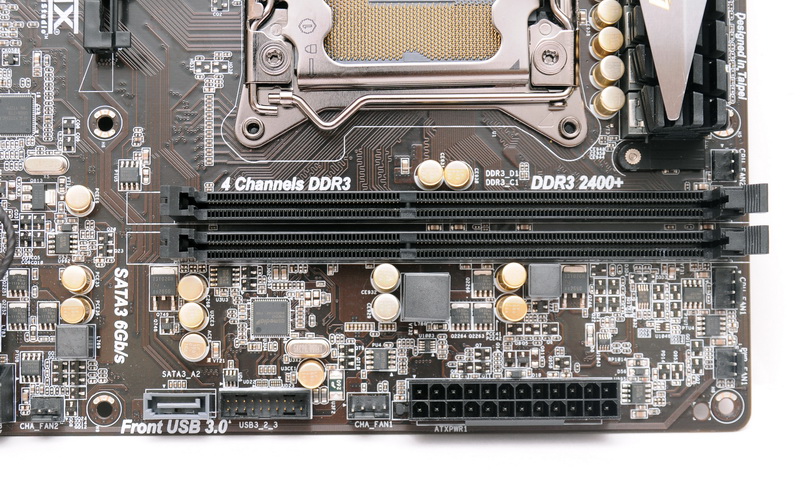

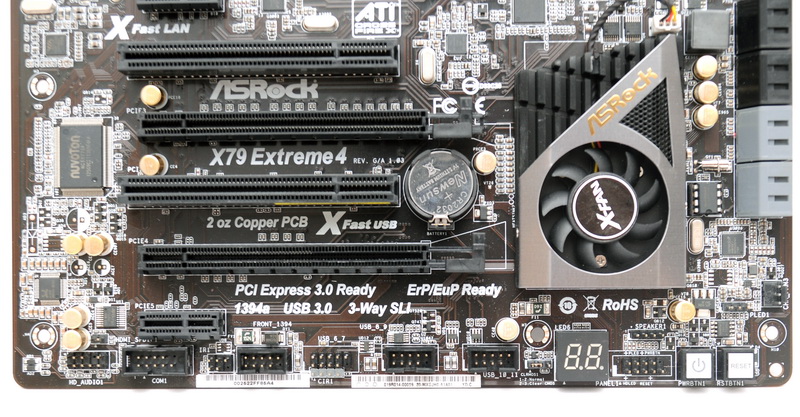

好读版 http://www.xfastest.com/viewthread.php?tid=67713&fromuid=38227 ============================================================================== Intel 在2008年末推出了最佳旗舰级别Nehalem架构处理器Core i7 X系列 搭配X58晶片主机板加上3通道的记忆体效能， 三年以来可以说是效能电脑平台的最佳指标。 直到Z68晶片组搭配Sandy Bridge架构处理器Core i7 K系列的推出 开始逼近甚至超越了X58平台； 但很快的Intel即将在2011年年底再次多出旗舰级的X79架构平台， 并搭配了4通道记忆体设计，可说是目前最梦幻的平台。 各家厂商的X79主机板照片可说是在网路上皆可以找的到了， 这次带来ASRock X79 Extreme4 介绍并了解X79的散热器安装方式。 http://picx.xfastest.com/XF/MB/ASROCK/X79-EX4/X79-EX-01.jpg ▲ASRock 华擎这次将展现出主机板设计功力发挥到即将推推出的X79主机板系列 http://picx.xfastest.com/XF/MB/ASROCK/X79-EX4/X79-EX-02.jpg ▲华擎的X79 特色 PCI-E 3.0 ，XFast LAN、XFast Charger、XFast USB和一个最新的 XFast RAM让使用者在32为元OS也可充分使用超过4GB的记忆体 http://picx.xfastest.com/XF/MB/ASROCK/X79-EX4/X79-EX-03.jpg ▲X79 Extreme4 只有搭配4条记忆体，对一般人来说足够了 4GB x 4 = 16GB http://picx.xfastest.com/XF/MB/ASROCK/X79-EX4/X79-EX-04.jpg ▲电容金色看起来有质感~~ http://picx.xfastest.com/XF/MB/ASROCK/X79-EX4/X79-EX-05.jpg ▲因为CPU较大，使用双边扣法 http://picx.xfastest.com/XF/MB/ASROCK/X79-EX4/X79-EX-06.jpg ▲数位供电设计 http://picx.xfastest.com/XF/MB/ASROCK/X79-EX4/X79-EX-07.jpg ▲从背板插孔配置可以知道有支援USB3.0 和 1394 http://picx.xfastest.com/XF/MB/ASROCK/X79-EX4/X79-EX-08.jpg ▲支援PCI-E3.0 设计 也要等到日後CPU有支援 目前知道即将推出的CPU支援的 http://picx.xfastest.com/XF/MB/ASROCK/X79-EX4/X79-EX-09.jpg ▲内建插槽配置~~ http://picx.xfastest.com/XF/MB/ASROCK/X79-EX4/X79-EX-11.jpg ▲南桥部分有风扇主动散热 也是ASRock X-Fan的特色之一，支援SATA 6GB/s ，X79原生 只有2个 另外多的是采用asmedia晶片 http://picx.xfastest.com/XF/MB/ASROCK/X79-EX4/X79-EX-12.jpg ▲前置USB3.0 http://picx.xfastest.com/XF/MB/ASROCK/X79-EX4/X79-EX-13.jpg ▲所有控制晶片厂牌 http://picx.xfastest.com/XF/MB/ASROCK/X79-EX4/X79-EX-14.jpg ▲背面特写 http://picx.xfastest.com/XF/MB/ASROCK/X79-EX4/X79-EX-15.jpg ▲可以发现 X79 在 CPU孔位是有打洞的，但不知道为何因为绝缘片没有打孔，也许是成 本考量 http://picx.xfastest.com/XF/MB/ASROCK/X79-EX4/X79-EX-16.jpg ▲正面来看，X79 CPU固定架是用米喱牙规 也许大家已经知道 X79 CPU散热器孔位和1366孔位是一样的，只是固定方式不一样 但是只要有在玩改装的人都知道只要是螺丝固定方式就可以把旧的1366散热器安装在新的 X79主机板上没问题的 http://picx.xfastest.com/XF/MB/ASROCK/X79-EX4/X79-EX-17.jpg ▲这次就用 Aqua Cuplex kryos 1366的水冷头来解说一下如何安装 http://picx.xfastest.com/XF/MB/ASROCK/X79-EX4/X79-EX-19.jpg ▲找到合适的扣具搭配使用就可以固定散热器，所以此次找的螺丝为M4 米喱规格的螺丝 http://picx.xfastest.com/XF/MB/ASROCK/X79-EX4/X79-EX-18.jpg ▲选定好长度和配置 http://picx.xfastest.com/XF/MB/ASROCK/X79-EX4/X79-EX-20.jpg ▲螺丝配置好的样式 http://picx.xfastest.com/XF/MB/ASROCK/X79-EX4/X79-EX-21.jpg ▲先对称的方式将螺丝固定於主机板上 http://picx.xfastest.com/XF/MB/ASROCK/X79-EX4/X79-EX-22.jpg ▲可以看到使用弹簧可以让售力更平均 http://picx.xfastest.com/XF/MB/ASROCK/X79-EX4/X79-EX-23.jpg ▲手头上现有的螺丝长度会顶到绝缘片，所以绝缘片有点凸出；如果绝缘片有打孔这长度 是刚刚好的 http://picx.xfastest.com/XF/MB/ASROCK/X79-EX4/X79-EX-24.jpg ▲ 固定好的样子 http://picx.xfastest.com/XF/MB/ASROCK/X79-EX4/X79-EX-25.jpg ▲搭配起来爽度100分 http://picx.xfastest.com/XF/MB/ASROCK/X79-EX4/X79-EX-27.jpg ▲扣具也不会和主机板有任何干涉~~ 碍於NDA所以效能部分於11月14日後才可以测试分享给大家， 所以此次介绍主要外观和用料和散热器方面先介绍给大家 ASRock X79主机板在用料和设计部分都是一次比一次进步， 如果大家有用心看图可以发现X79 Extreme4 也是采用2oz的Copper PCB 就一起等待NDA过後分享给大家更多资讯 -- --
