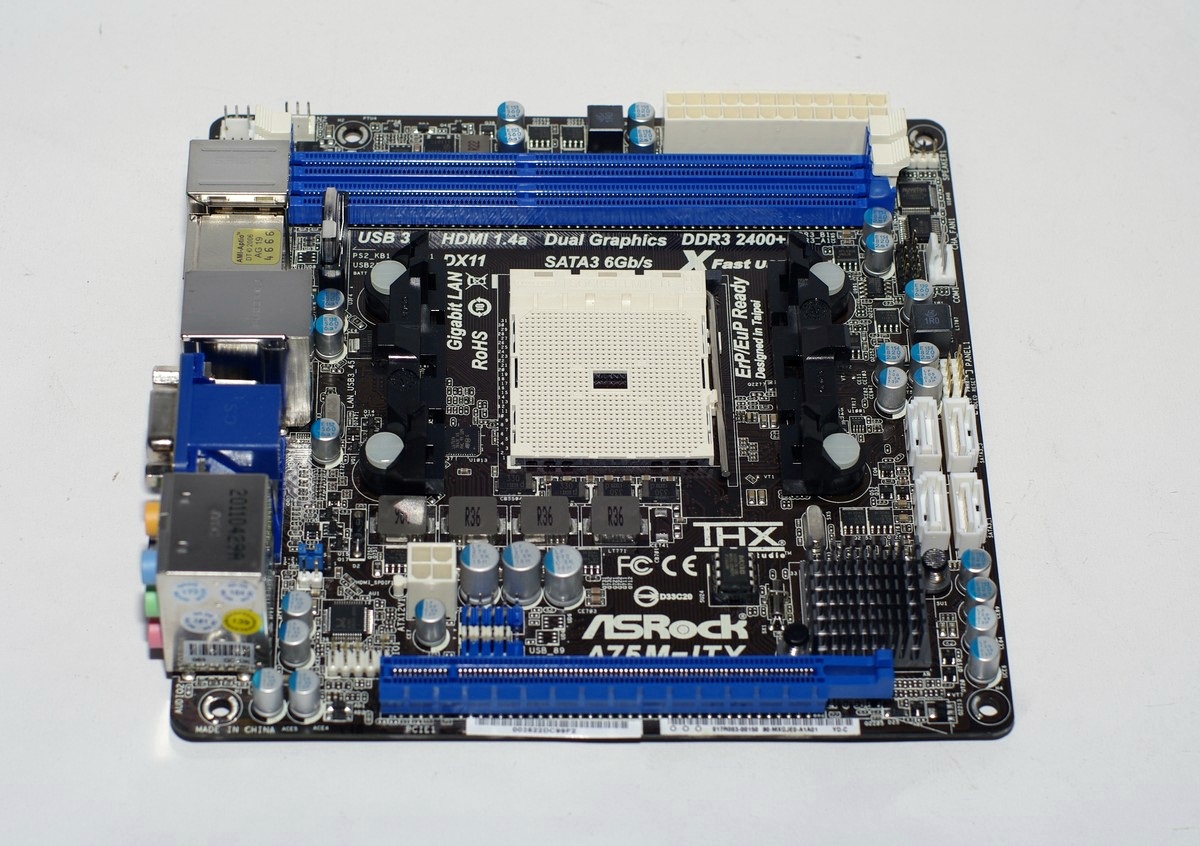

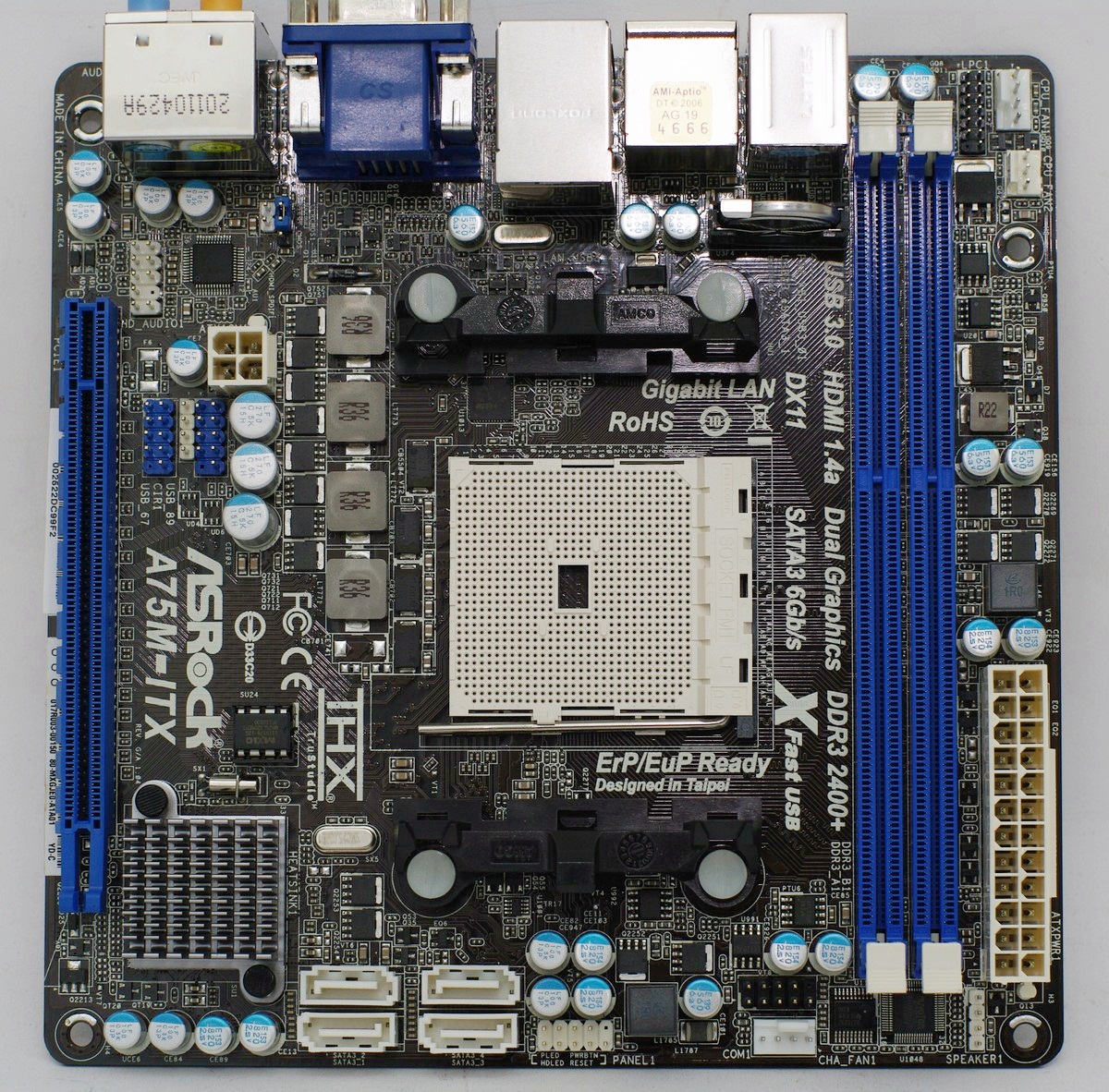

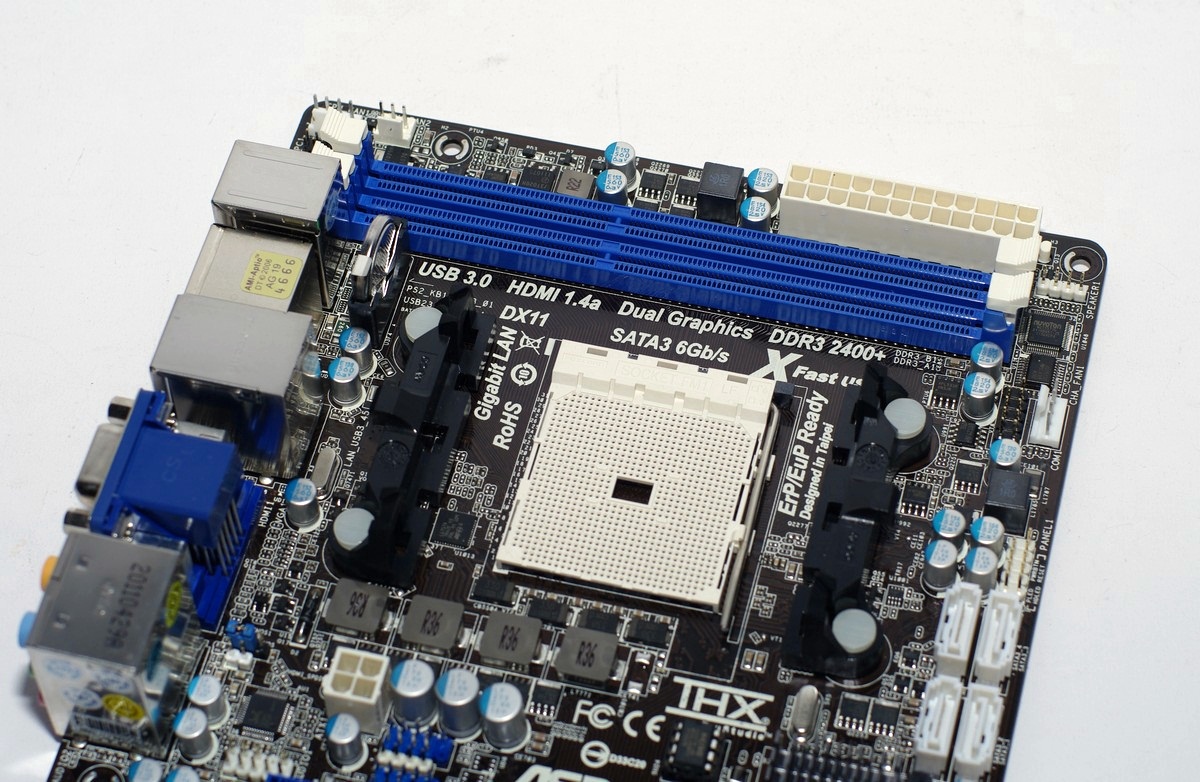

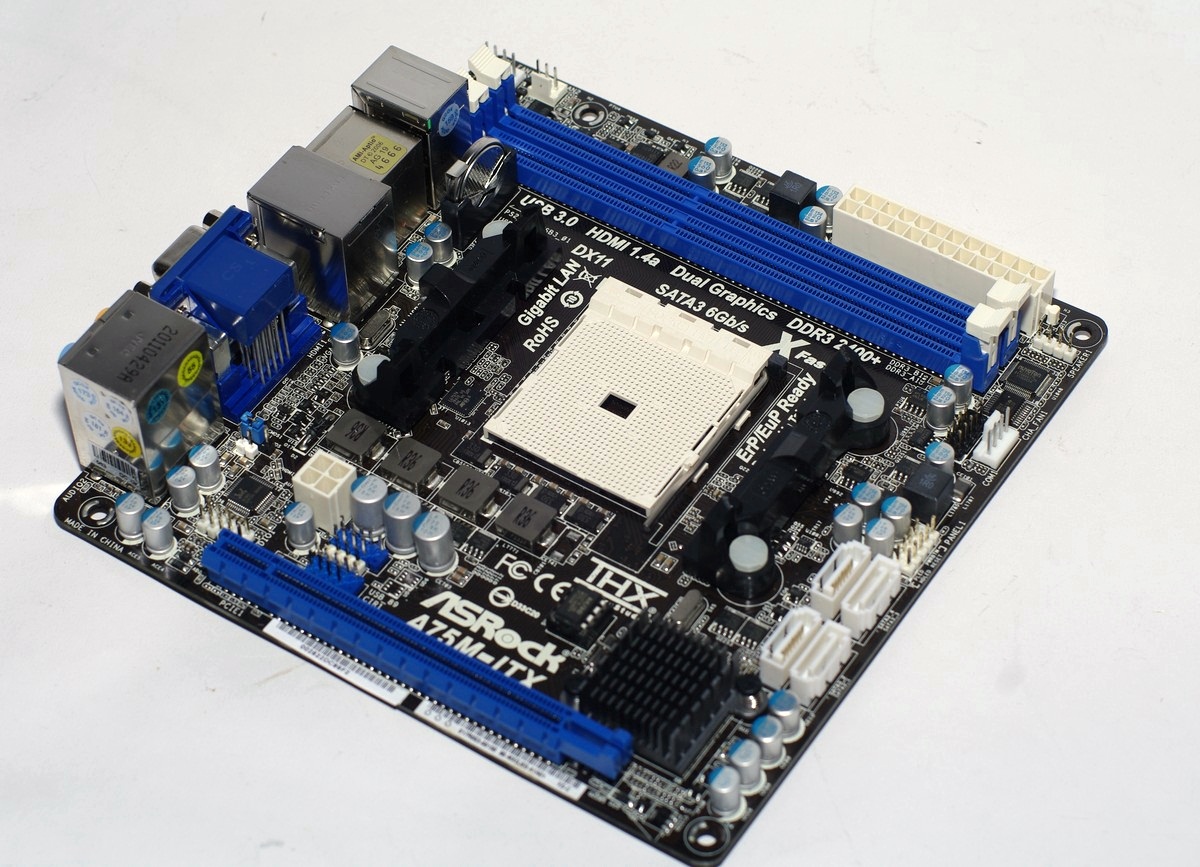

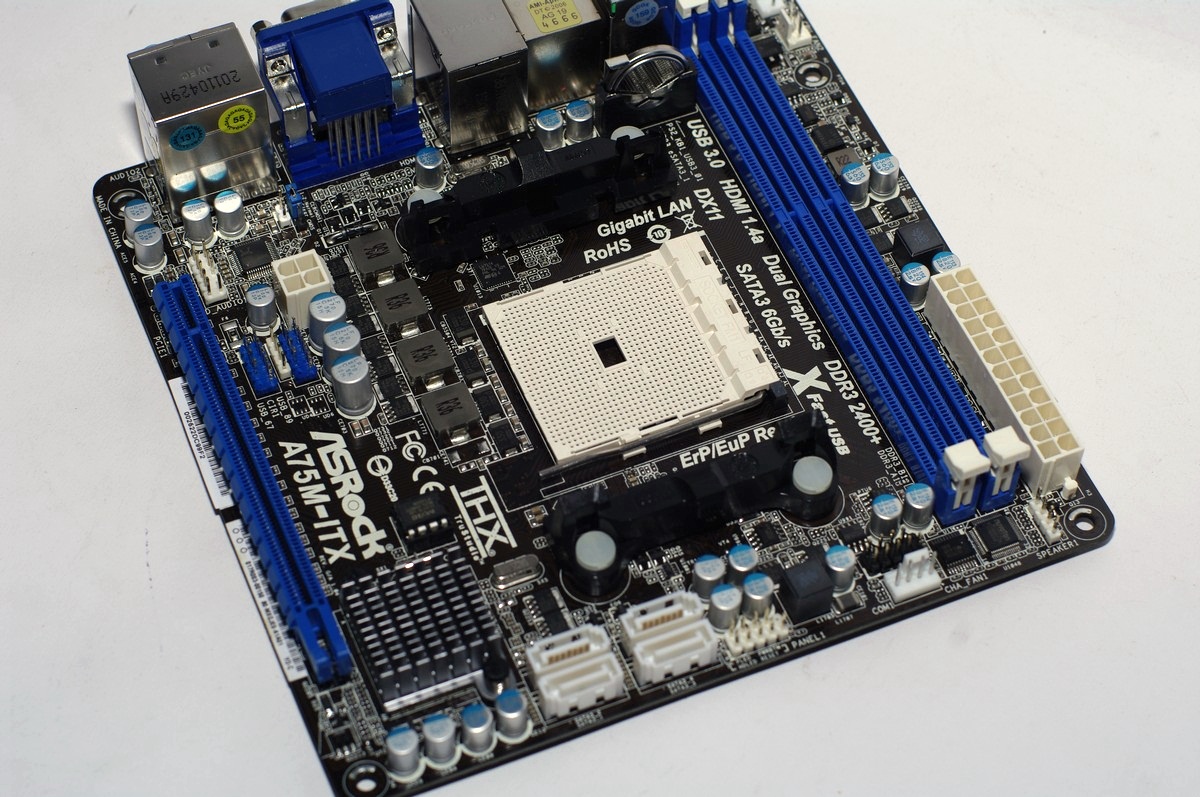

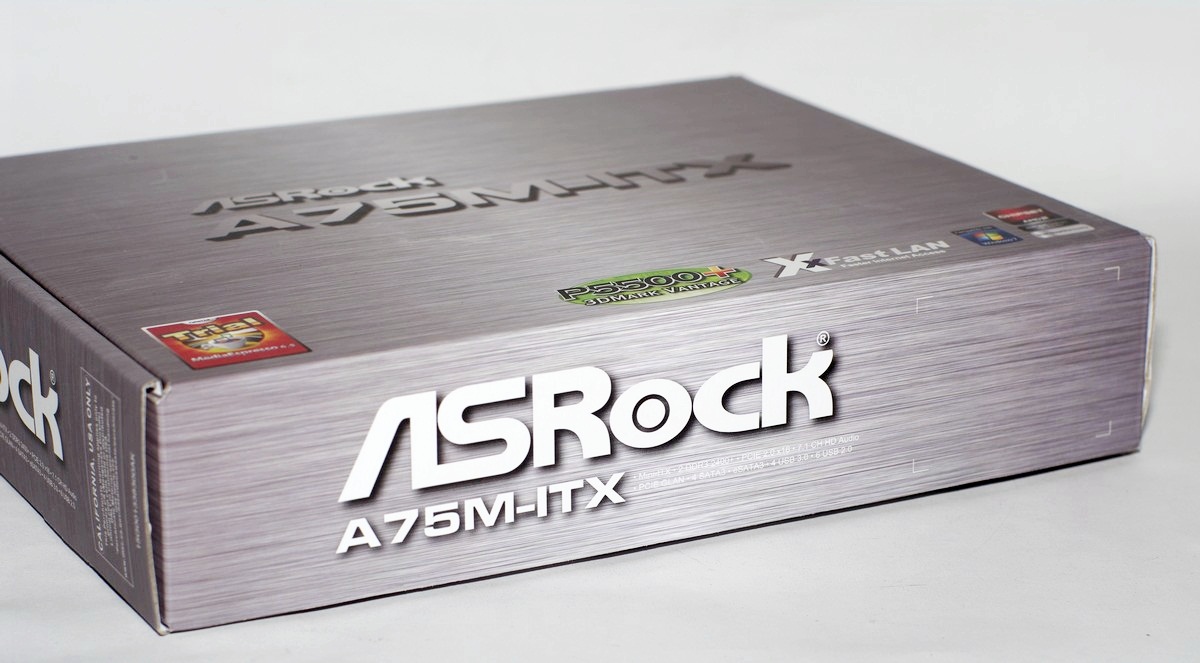

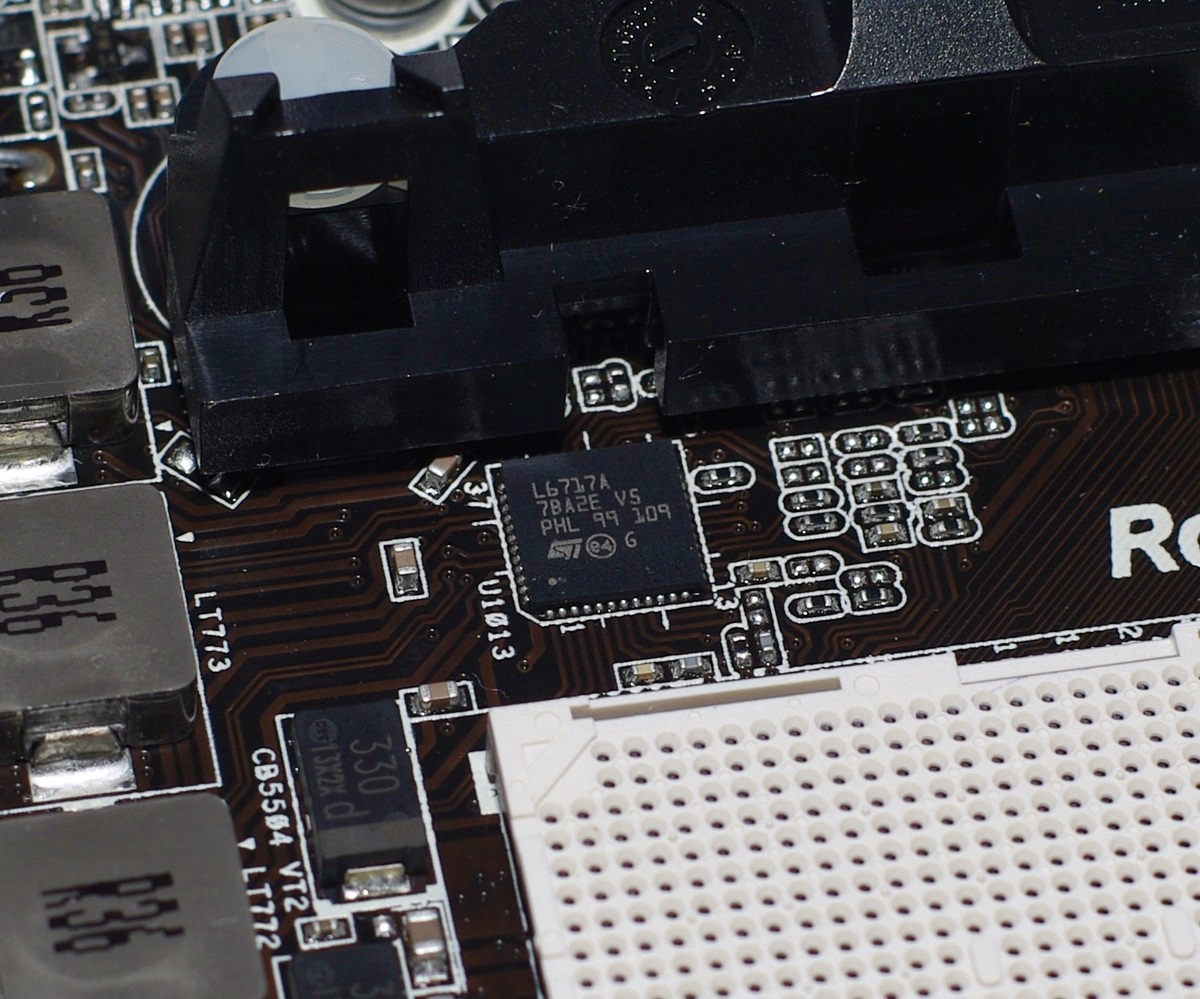

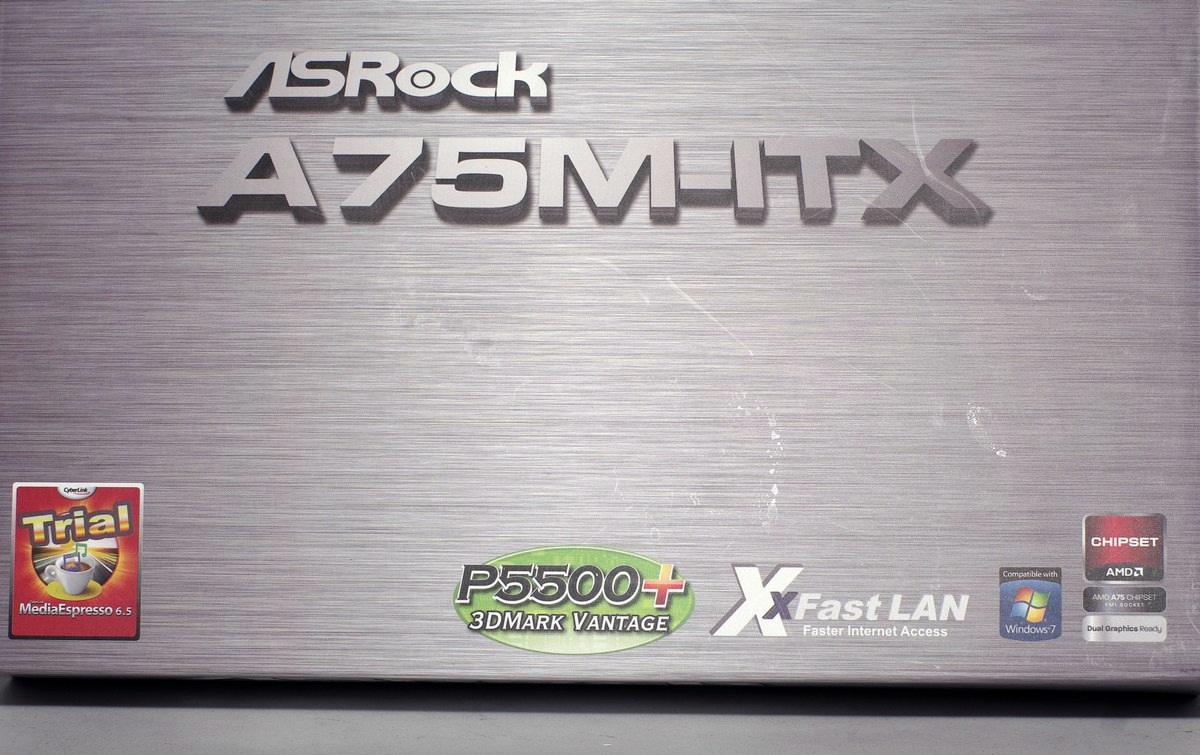

均衡全面好读版 http://www.xfastest.com/viewthread.php?tid=64166&fromuid=38227 ============================================================================== AMD这次在6月30日推出的LlANO平台的APU处理器，今年1月所推出的Fusion的异质多核心 架构所精进，采用Socket FM1脚位，将Fusion产品效能、特性、软硬体架构及创新绘图技 术再次提升，可提供流畅的高画质影片播放效果、突破性的运算能力，稍稍可以抢下AMD 原计画於今年6月首先推出采用Bulldozer架构的处理器(可惜还在推..目前还推不出来)前 的被Intel老大所占据的市场及新闻，也因为AMD另外推出的这一道菜，让I老大的市占率 稍微降低一些，可见APU为第2代支援DirectX 11技术的内建显示晶片处理能力的CPU的威 力，身为新的APU处理器可支援AMD推出的新Dual Graphics技术，当玩家插上特定外接显 示卡时，该技术可将内建显示卡APU以及外接显示卡效能作联合，以提升显示应用效能。 A75平台还支援AMD新推出Steady Video技术，该技术可允许在播放影片时，改善影片本身 晃动情形。 主机板大厂-ASRock推出采用FM1晶片组ITX版型的A75M-ITX主机板也即将上市，其所配置 的规格相当符合主流市场需求，除了支援FM1架构的处理器，其采用的Hudson D3晶片组原 生支援USB 3.0和SATA3，APU显示卡部分搭载AMD Radeon HD 65XX/64XX、DirectX 11显示 技术，进阶级显示性能，除原生内建多达4组USB 3.0，享受USB3.0的高速传输效益，A75 主机板所搭配的FCH南桥晶片提供了原生的SATA 6Gbps连接埠，提供较佳的IO传输性能， 目前采用SATA 6Gbps介面的硬碟也成为市场主流，对未来的产品确是增加传输介面的升级 性。另外在用料也是全板固态电容，CPU供电部份采用4+1相配置，这片主机板属於ITX规 格；软体部分更是全系列导入华擎独家开发的技术如XFast USB技术、UEFI BIOS介面与 On/Off Play技术。一般人喜欢用来HTPC装机的选择，新款的UEFI BIOS的设定也相当完整 。以下介绍ASRock在FM1平台ITX版型主力产品A75M-ITX的面貌及效能。 主机板外盒 ASRock A75M-ITX外盒正面 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/IMGP0203.jpg 产品的设计外包装，最近都走金属拉丝质感路线。 ASRock A75M-ITX支援的技术 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/IMGP0204.jpg 采用AMD A75晶片组，属於FM1脚位，记忆体使用DDR3规格， 可支援新一代FM1脚位的CPU产品，如A8-A3850、A6-3650等， AMD VISION平台，最夯的WINDOS7也已经READY，支援AMD推出的新Dual Graphics技术， 另外就主打的XFAST技术提供4个USB3.0连接埠。 提供CyberLink的MediaEspresso 6.5试用版 外盒标示主机板的简要规格 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/IMGP0206.jpg http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/IMGP0207.jpg 世界大工厂制品。 外盒背面图示产品支援相关技术 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/IMGP0211.jpg http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/IMGP0212.jpg 包括支援FM1脚位CPU、A75晶片组主机板、技术、规格， 并以简单图示简介主机板支援的功能跟特色， 如原生USB3.0、Dual Graphics技术、XFast LAN、UEFI BIOS、及全固态电容等， 让使用者快速透过简图了解主机板的特色。 主机板内包装 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/IMGP0213.jpg 开盒及主机板配件 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/IMGP0215.jpg 基本的配件，配件有驱动及应用程式光碟、On/Off Play技术的3.5mm音源线、SATA6G排线 2组、IO档板及主机板说明书等。 主机板及用料 主机板正面 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/IMGP0216.jpg http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/IMGP0217.jpg http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/IMGP0219.jpg http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/IMGP0223.jpg 这张定位在中低阶及HTPC装机ITX的A75主机板，主机板电容采用钽电容以及固态电容用料 ，主机板设计当然是以提供良好的产品用料给予使用者，MOS区未以散热片加强散热，较 为可惜供电设计采用4+1相，CPU端 12V使用4PIN输入，并提供3组风扇电源端子(2组PWM， 1组小3PIN)主机板上提供4组SATA3(原生)另一组则转为ESATA，此外整体配色采用黑蓝配 色相当具有不错的产品质感。 主机板背面 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/IMGP0225.jpg 主机板CPU底板未使用金属制防弯背板，MOS散热器及FCH晶片组散热器使用一般的弹簧式 扣具。 主机板IO区 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/IMGP0226.jpg 如图，有1组PS2键盘滑鼠、1组Gb级网路、1组ESATA、4组USB3.0、2组USB2.0、1组光纤输 出及音效输出端子。 显示输出有HDMI及D-SUB各一，少了DVI较为可惜，不过可以由HDMI转接，也许是因为HTPC 常用的输出为HDMI，所以保留HDMI及D-SUB输出。 CPU附近用料、主机板记忆体及电源输入区 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/IMGP0227.jpg 属於4+1相设计的电源供应配置，支援 Socket FM1 100W 处理器，全板采用固态电容， CPU侧 12V采用4PIN输入及2组(1组CPU用PWM)风扇端子。 支援2DIMM的DDR3模组，电源采24PIN输入。另外比较可惜无USB3.0内接扩充接头。 主机板介面卡区 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/IMGP0228.jpg 提供1组PCI-E 16X，这样配置对使用者来说对PCI-E介面卡需求者，方便消费者配置相关 介面卡。 PCI-E x16插槽采用移动式的卡榫，安装固定显示卡时相当稳固，但是显卡後端空间不大 要移除时得费点功夫。另外也适度保留COM及LPT的支援能力。 内接装置区 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/IMGP0229.jpg 提供4组SATA3(原生)、USB可扩充至10组。 网路晶片 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/IMGP0240.jpg 网路晶片采用REALTEK 8111E。 音效晶片 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/IMGP0233.jpg 音效晶片采用Realtek ALC892晶片。 环控晶片 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/IMGP0234.jpg 环控晶片采用NUVOTON制品。 旁GD75232晶片为RS-232 驱动器和接收器。 电源管理晶片 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/IMGP0237.jpg ST制品电源管理组合 效能测试 测试环境 CPU：AMD LlANO APU A8-3850 RAM：Kingston HyperX DDR3 2250 2GX2 MB：ASRock A75M-ITX VGA：HD6550D HD：Kingston SSD NOW+ 64G POWER：COOLERMASTER GOLD 1200W COOLING：APU空冷 作业系统:WIN7 X64 效能测试 CPU-Z的侦测、GPU-Z、CPU MARK、PI 1M、WPRIME效能测试 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-01.jpg Fritz Chess Benchmark、Nuclearus http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-02.jpg MaxxPI&MaxxPI2M http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-03.jpg MaxxMEM&MaxxMEM2M http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-04.jpg MaxxMIPS及MaxxFLOPS http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-05.jpg AIDA记忆体频宽 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-06.jpg HWiNFO http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-07.jpg 压缩/解压缩效能测试 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-09.jpg 3DMARK 01 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-10.jpg PCMARK7 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-10-1.jpg http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-10-2.jpg http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-10-3.jpg 3DMARK 03 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-11.jpg 3DMARK 06 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-12.jpg 3DMARK VANTAGE http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-13.jpg 3DMARK 11 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-14.jpg STREET FIGHTER4 Benchmark http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-15.jpg MHF Benchmark http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-16.jpg MHF Benchmark绊 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-16-1.jpg BIO5 Benchmark DX9 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-17.jpg DX10 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-18.jpg DEVIL MAY CRY4 Benchmark DX9 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-19.jpg DX10 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-20.jpg Final Fantasy XIV Benchmark High http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-21.jpg Final Fantasy XIV Benchmark Low http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-22.jpg HEAVEN BENCHMARK 2.1 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-23.jpg 异形战场 DX11 Benchmark http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-24.jpg STALKER Call of Pripyat DirectX 11 Benchmark http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-25.jpg Lost Planet 2 Benchmark DX9 TESTA 1920*1200 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-26.jpg Lost Planet 2 Benchmark DX9 TESTB 1920*1200 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-27.jpg Lost Planet 2 Benchmark DX11 TESTA 1920*1200 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-28.jpg Lost Planet 2 Benchmark DX11 TESTB 1920*1200 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-29.jpg CINBENCH R10 X64 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-30.jpg CINBENCH R11.5 X64 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-31.jpg Furmark Benchmark http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-32.jpg DirectComputeBenchmark http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-33.jpg COMPUTE MARK http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-34.jpg CO CoresMark2010 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/A75M-ITX-37.jpg 整体功耗测试 待机功耗 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/_DSC5525.JPG 整机待机约为44W 烧机功耗 http://picx.xfastest.com/wingphoenix/MB/ASROCK/A75M-ITX/_DSC5526.JPG 执行LinX0.64时约为140W 小结: 这张ASRock A75M-ITX主机板以整体表现符合定位， 除了具有AMD提供的RAID功能外(RAID0、1等)， 原生4组USB3.0及SATA6G等次世代传输标准连接埠兼备， 也有ASRock开发专有的功能及相关的工具软体，加强用料提升主机板本身耐用度及实用性 (如:全日系电容、蓝光0等级音效、转挡软体的试用版)及简化效能调教方式， MOS区也提供较高级的封闭电感，提升用料等级让系统稳定度更高。 另外也拥有APU内建的HD6K系列的显示效能， 以整体平台而言算是兼具CPU运算效能及游戏娱乐等显示运算效能的最佳组合之一， 也内建4组USB 3.0传输埠，其带来的传输速度的跃进， A75M-ITX的主机板即将上市，主机板以提供的更佳功能跟用料， 有效将产品价值性及功能性推升，只是未提供的前置USB3.0解决方案，较为可惜。 有兴趣使用LlAON平台做为HTPC主机的的玩家别错过ASRock A75M-ITX喔!! -- --
